完成本教程后，你将掌握以下操作：
- 创建并定位温感、烟感和热电偶；
- 为烟感选择探测器模型；
- 重新运行包含探测设备的模拟；
- 查看设备时间历史曲线和激活时间。
1. 开始前的准备
请先完成基础教程，并打开已经能够正常运行的 my_first_model.zr。使用 开始 > 另存为 将项目保存为 basic_data_output.zr，后续操作均在新文件中完成。
探测设备必须位于计算网格内。点式气相设备还应位于气相单元中，避免落入实体障碍物内部。
2. 创建温感
温感用于模拟热探测器的温度响应。本教程把温感放在门口附近。
- 打开顶部 设备 选项卡，在“探测器”组中选择 温感。
- 在三维视图中单击放置设备。
- 在左侧导航树中选择新设备，在右侧属性面板中将 ID 设置为
Doorway Temperature。 - 将 位置 设置为
X = 0.3 m、Y = 1 m、Z = 1.8 m。

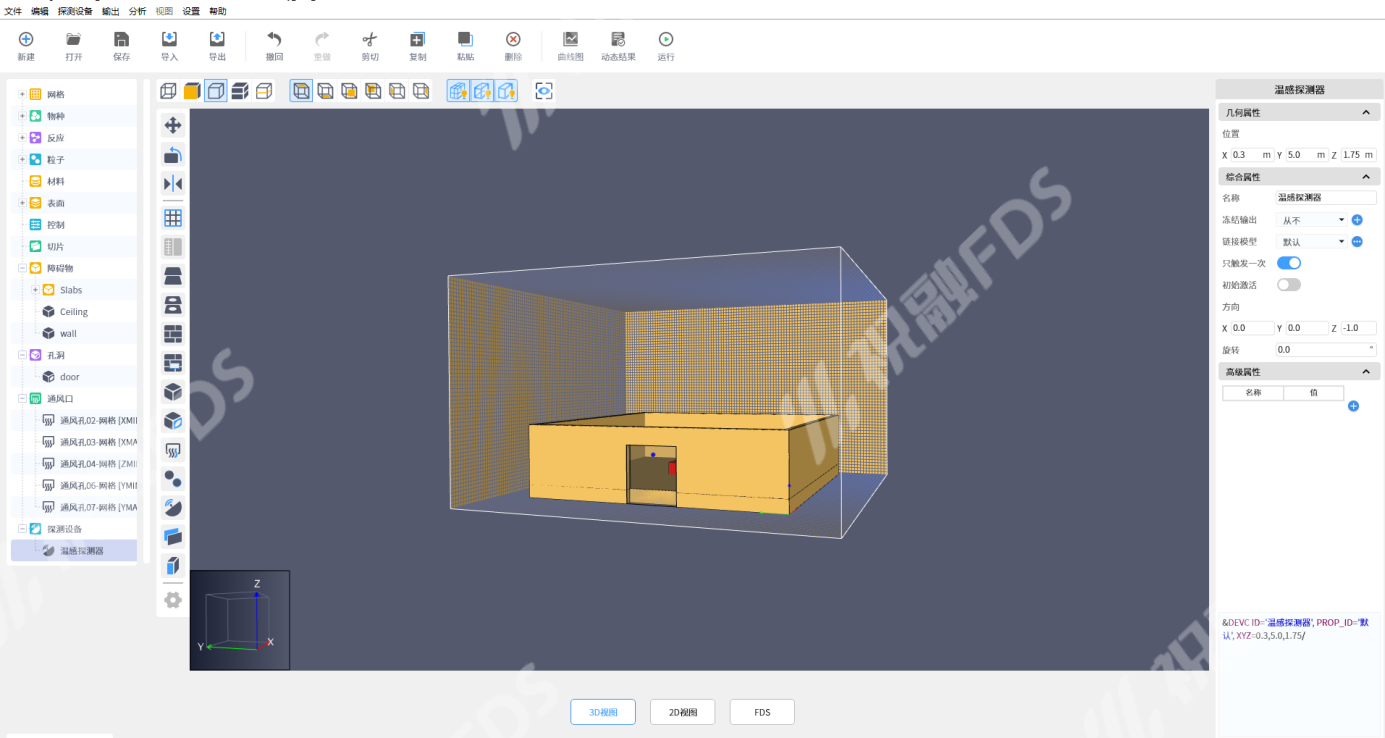

图 1 使用“设备 > 温感”添加探测设备

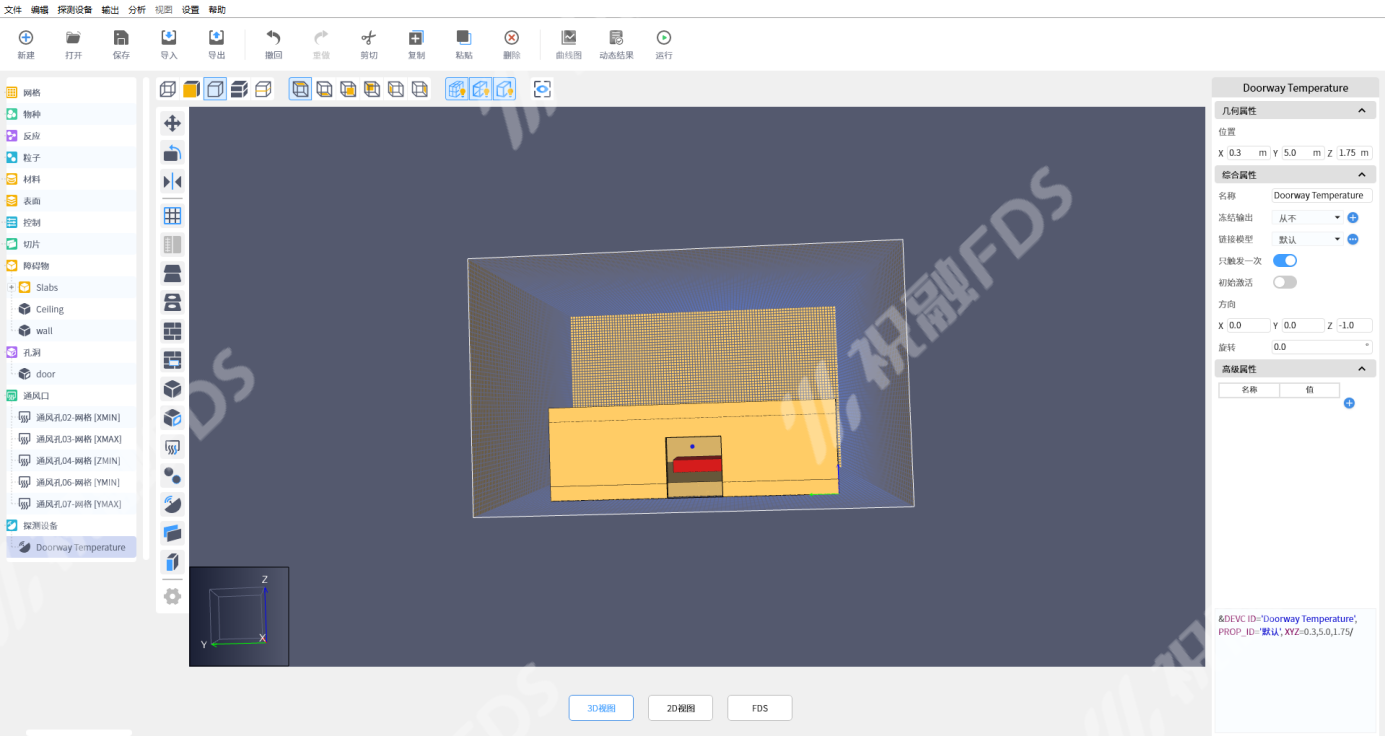

图 2 设置 Doorway Temperature 的 ID 和位置
3. 创建烟感
烟感通过内置探测器模型计算遮光率响应和激活状态。
- 在 设备 选项卡的“探测器”组中选择 烟感。
- 在三维视图中放置设备。
- 在右侧属性面板中将 ID 设置为
Smoke Detector。 - 将 模型 选择为 Cleary 光电式 P1。
- 将 位置 设置为
X = 2 m、Y = 1.5 m、Z = 2 m。

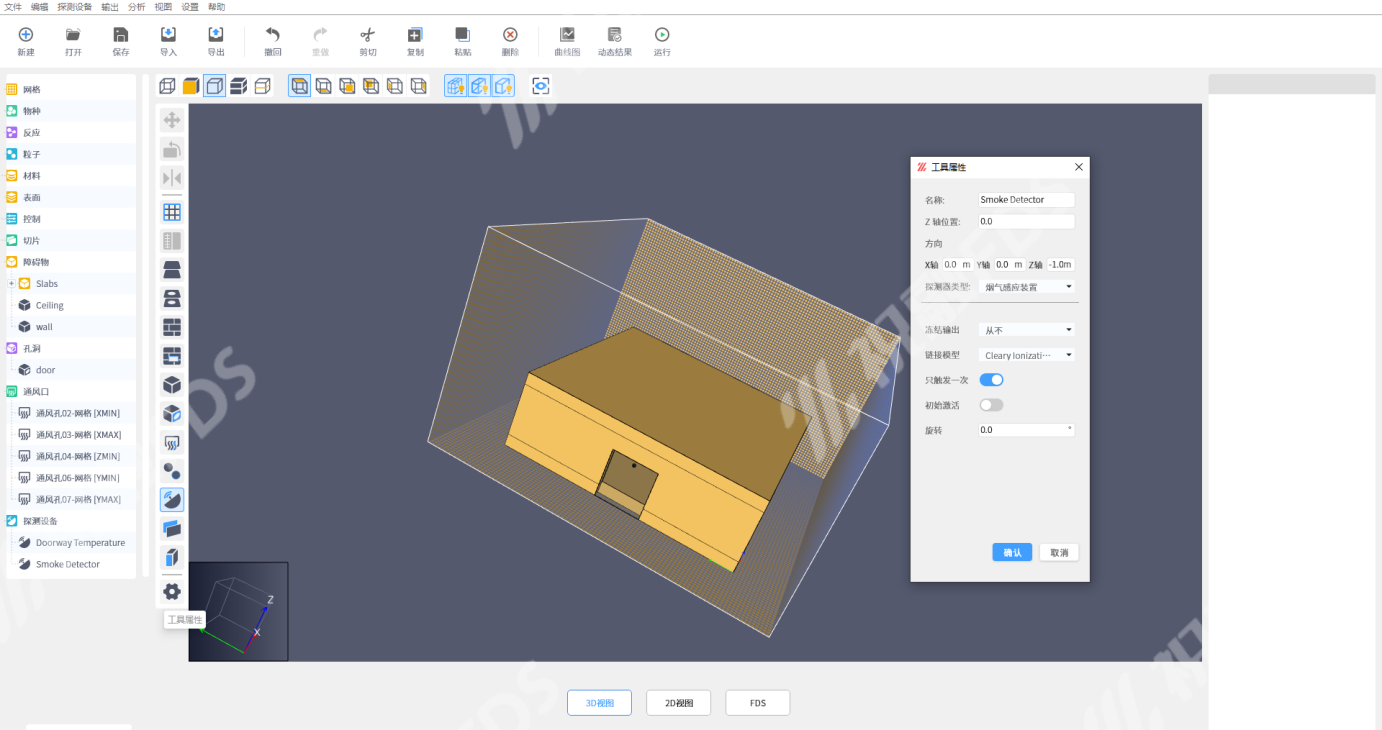

图 3 创建 Smoke Detector 并选择 Cleary 光电式 P1
烟感属于气相探测设备，应位于网格单元的气相区域内。如果设备与墙面或顶棚重合，请稍微调整坐标后再检查。
4. 创建热电偶
热电偶输出的是热电偶珠自身温度。其温度通常接近周围气体温度，但还会受到辐射、珠径、密度、比热容和发射率等因素影响。
- 在 设备 选项卡的“探测器”组中选择 热电偶。
- 在三维视图中放置设备。
- 在右侧属性面板中将 ID 设置为
THCP。 - 将 位置 设置为
X = 2.0 m、Y = 1.0 m、Z = 2.0 m。 - 本教程保留珠子密度、直径、比热容和发射率的默认值。

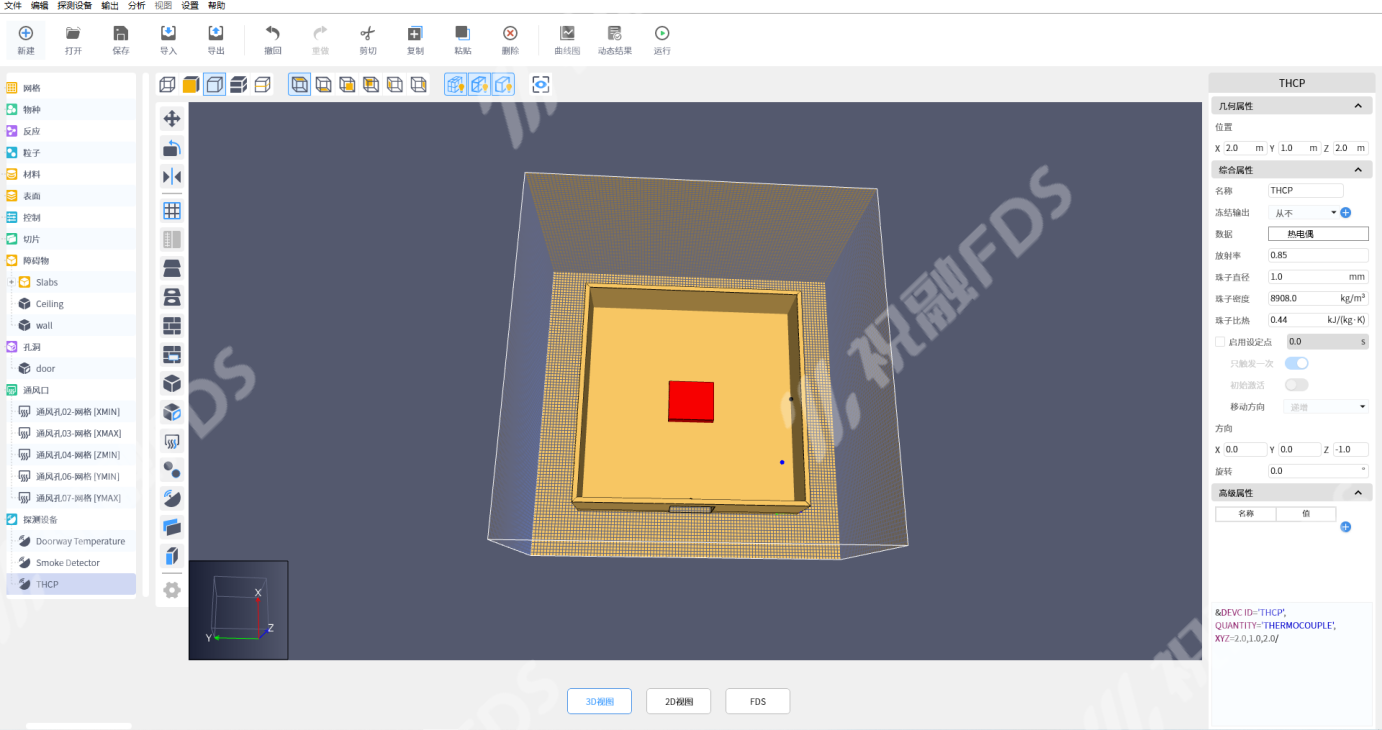

图 4 创建并定位 THCP 热电偶
5. 运行模拟并打开曲线图
保存项目后，打开 开始 选项卡并单击 运行仿真。模拟完成后，使用同一选项卡中的 曲线图 打开设备结果。
FDS 通常会把探测设备数据写入以 _devc.csv 结尾的文件。选择本次模拟生成的设备 CSV 文件后，祝融会解析其中的时间序列并显示可选曲线。
图 5 曲线图入口
图 6 选择本次模拟生成的 _devc.csv 文件
6. 查看设备结果
6.1 门口温度
在曲线图中选择 Doorway Temperature，查看门口温度随时间的变化。

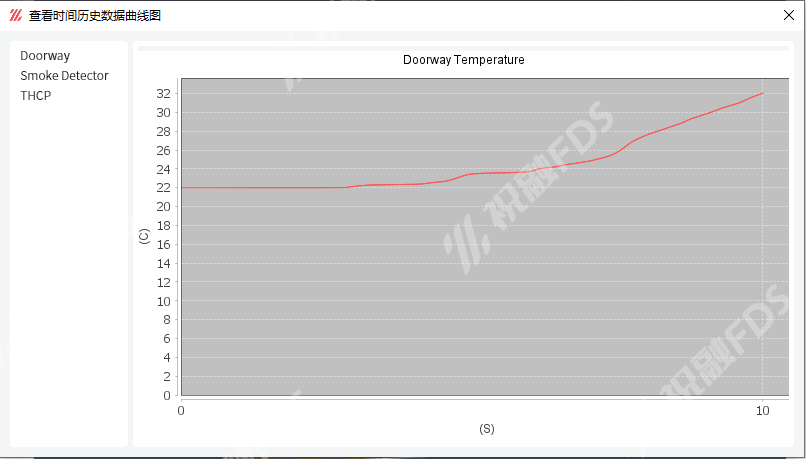

图 7 Doorway Temperature 的时间历史曲线
6.2 烟感遮光率和激活时间
选择 Smoke Detector 查看遮光率曲线。遮光率通常以 %/m 表示；当响应达到所选模型的触发条件时，烟感会激活。

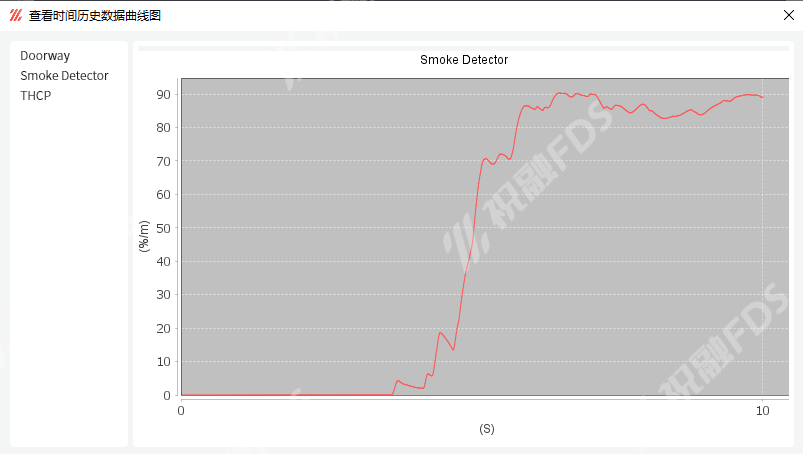

图 8 Smoke Detector 的时间历史曲线
若需要核对精确激活时刻，可打开模拟目录中的 .out 文件，并查找 DEVICE Activation Times。该段会列出具有触发条件的设备及其激活时间。

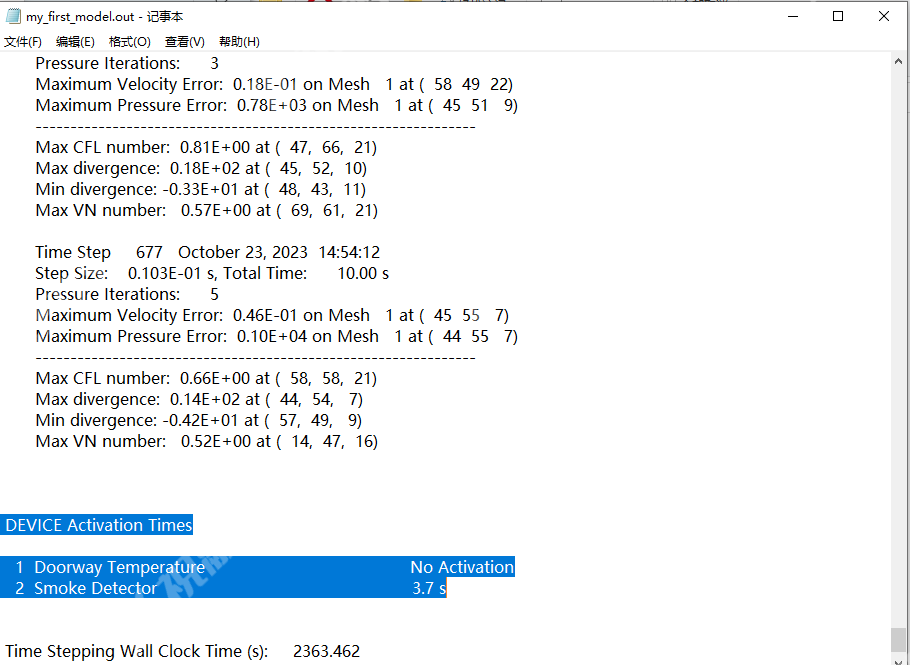

图 9 在 .out 文件中核对 Smoke Detector 的激活时间
6.3 热电偶温度
在曲线图中选择 THCP，查看热电偶温度随时间的变化，并与气体温度或其他测点结果进行比较。

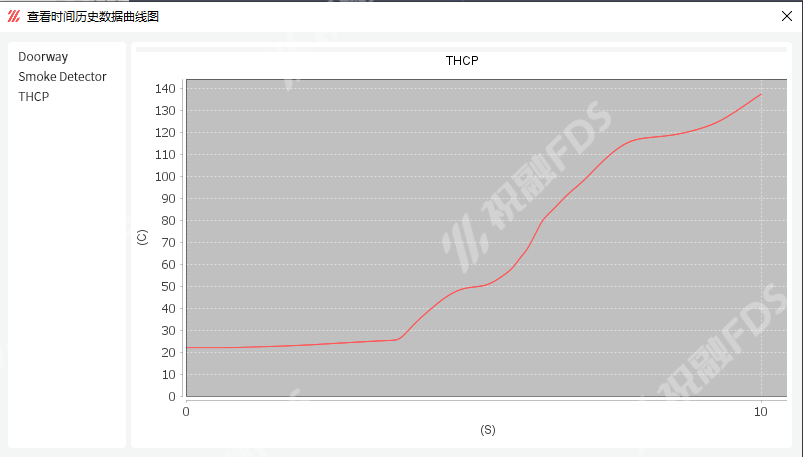

图 10 THCP 的时间历史曲线
7. 完成检查
- 模型中存在
Doorway Temperature、Smoke Detector和THCP； - 三个设备都位于计算网格内，且没有落入实体内部；
- 烟感使用 Cleary 光电式 P1 模型；
- 重新运行后生成了设备 CSV 和
.out文件； - 曲线图能够显示三个设备的时间历史数据。
8. 小结
本教程创建了三类常用探测设备，并通过曲线图和 FDS 输出文件查看了温度、遮光率及设备激活信息。后续可以继续使用其他测量设备、设定值和控制逻辑扩展模型输出。
