1. 创建椭圆壳
1.打开顶部 模型 选项卡，在“不规则模型”组中选择 椭圆壳。
图 1 从不规则模型中选择椭圆壳
2.将 长轴 设置为 10 m、短轴 设置为 3 m、高度 设置为 4 m。
3.将放置位置的 Z 坐标设置为 2 m。
4.将颜色设置为淡蓝色，并单击 确定放置。

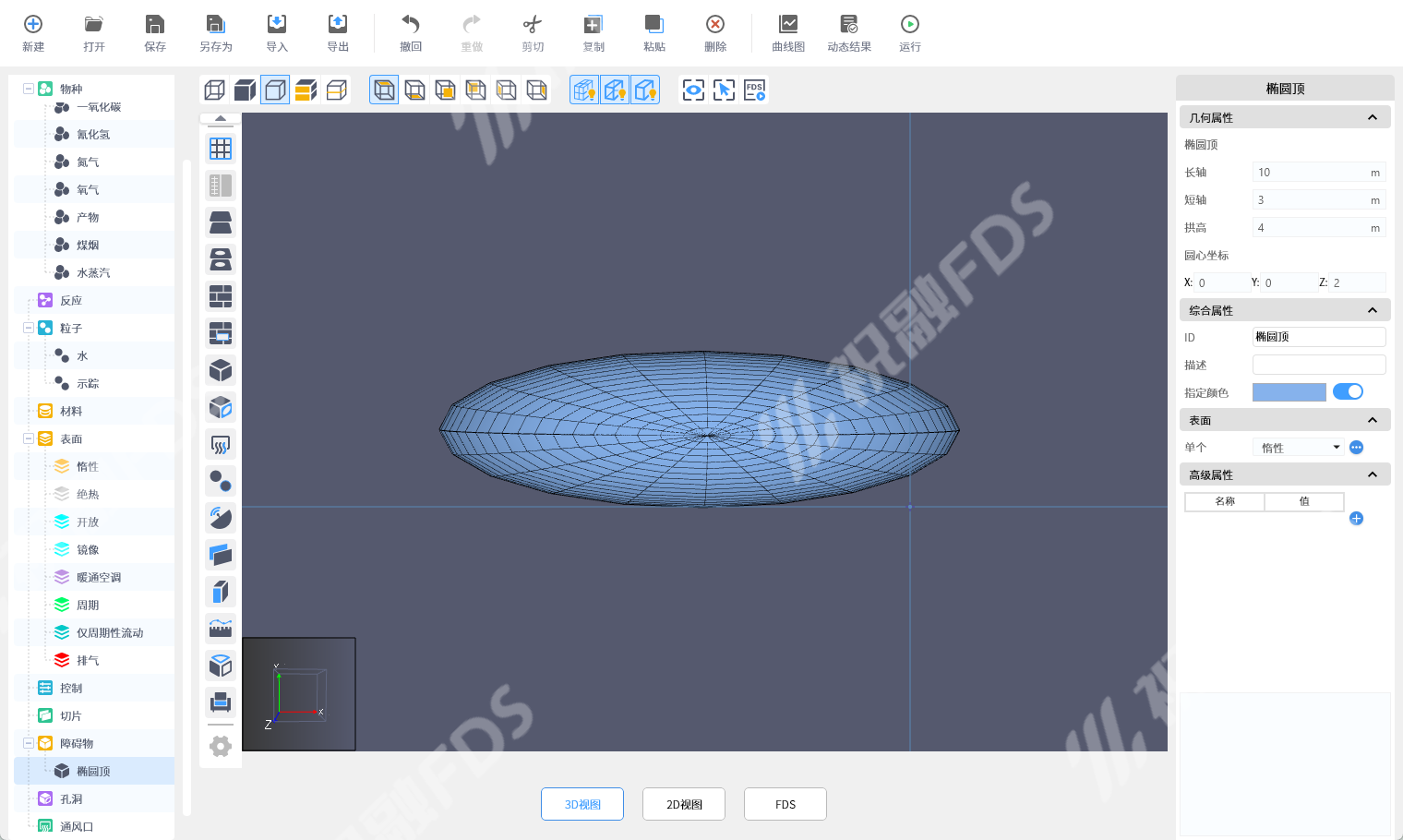

图 2 设置椭圆壳参数并完成放置
2. 设置排气表面
1.在导航树中选择 表面，单击 新建表面。
2.将 ID 设置为 Exhaust，表面类型设置为 排气。
3.根据模拟目标设置气流参数。

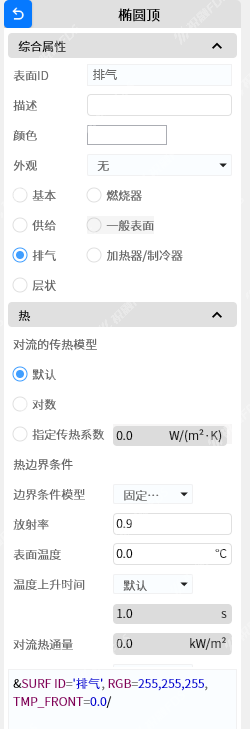

图 3 创建 Exhaust 排气表面
4.选择椭圆壳，在右侧属性面板中将其表面设置为 Exhaust。
把整个椭圆壳设为排气边界仅用于复现原教程流程。实际模型通常应在壳体上设置有限面积的排烟口，并按工程设计确定流量。
3. 创建体育馆墙体
1.切换到二维顶视图，选择墙壁障碍物工具：
2.将墙壁高度设置为 2 m。
3.沿椭圆壳底部轮廓绘制封闭墙体。

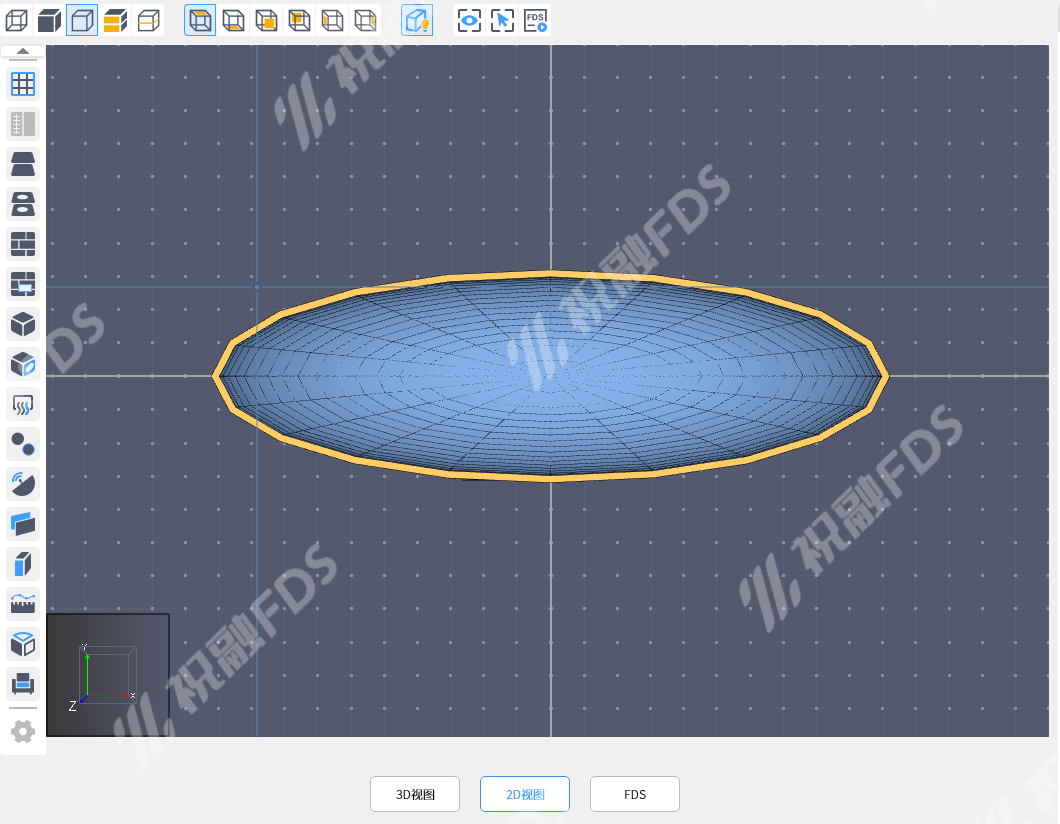

图 4 在椭圆壳下方添加墙体
4.切换到三维视图，将墙体颜色调整为与椭圆壳接近的淡蓝色。

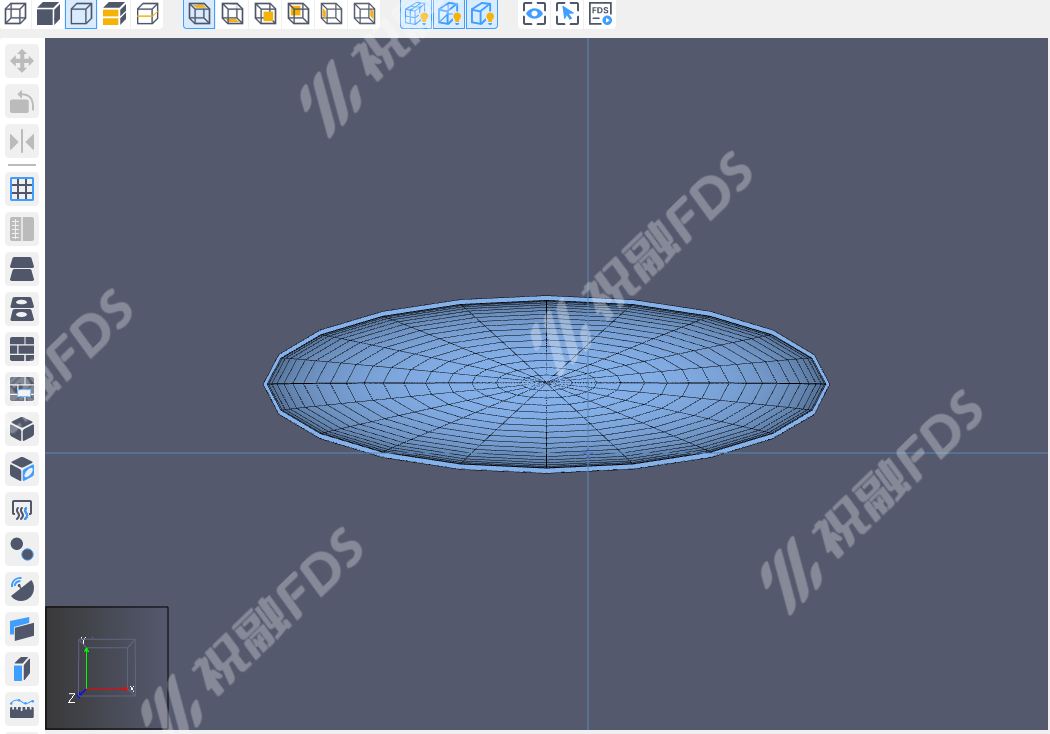

图 5 统一墙体与椭圆壳颜色
4. 创建入口孔洞
1.选择方块孔洞工具：
2.将孔洞高度设置为 2 m、宽度设置为 0.8 m。
3.把孔洞放置在目标墙体中央，并检查它完全贯穿墙厚。

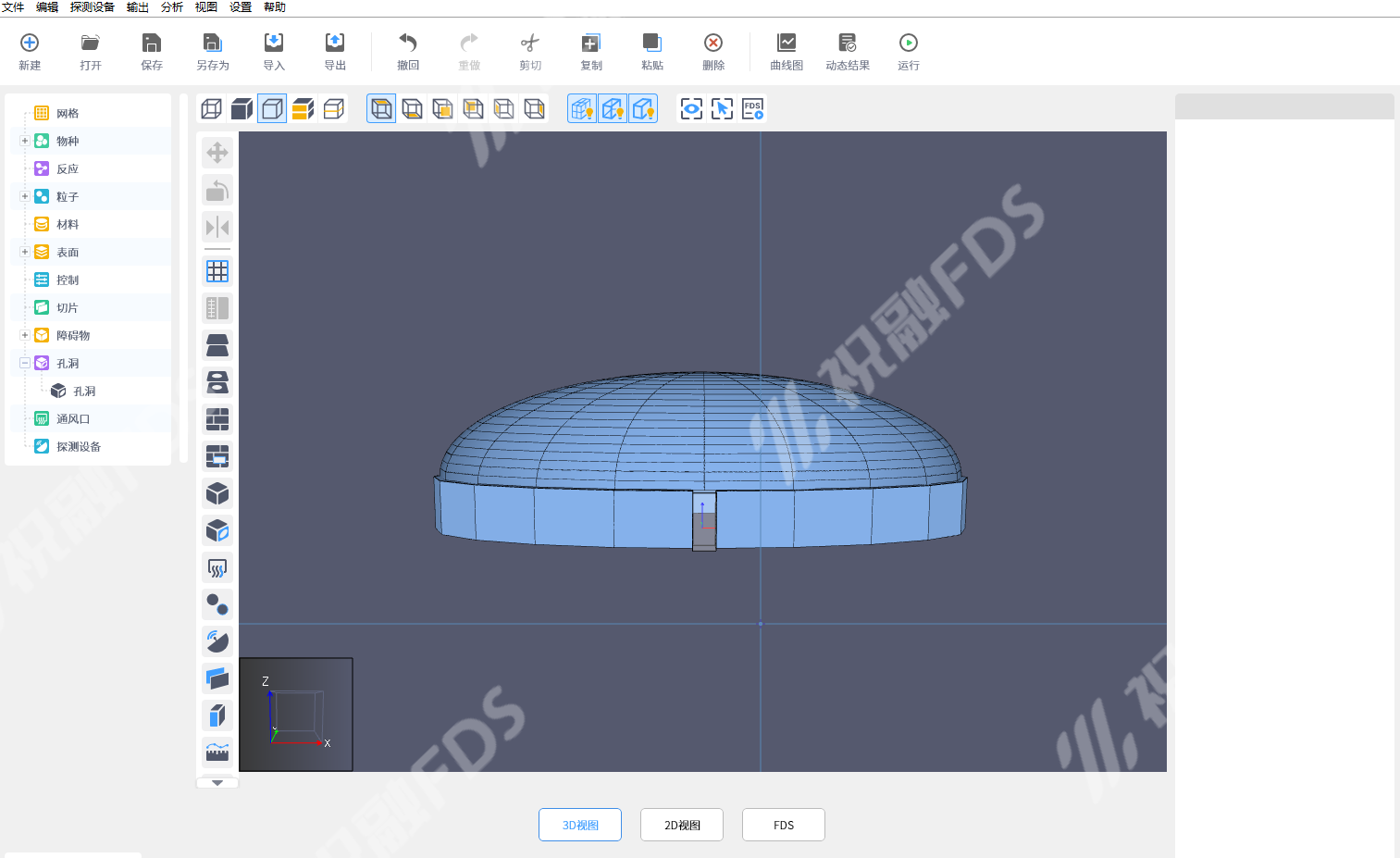

图 6 在墙体中央创建入口孔洞
5. 创建网格和火源
1.创建完整覆盖体育馆的计算网格。
2.使用地板障碍物工具在馆内创建一个小型板状火源：
3.在右侧属性面板中调整火源的包围箱或尺寸，使其位于地面上方并处于网格内。
图 7 检查火源障碍物的几何属性
4.导入并激活聚氨酯气相反应。
5.创建燃烧器表面，并将其应用到火源障碍物顶部。
6. 运行并查看结果
1.保存项目，在 开始 选项卡中单击 运行仿真：
2.模拟完成后打开 Viewer，启用三维烟气和火焰结果。
3.切换到线框渲染，以便同时观察内部火焰和外围结构。

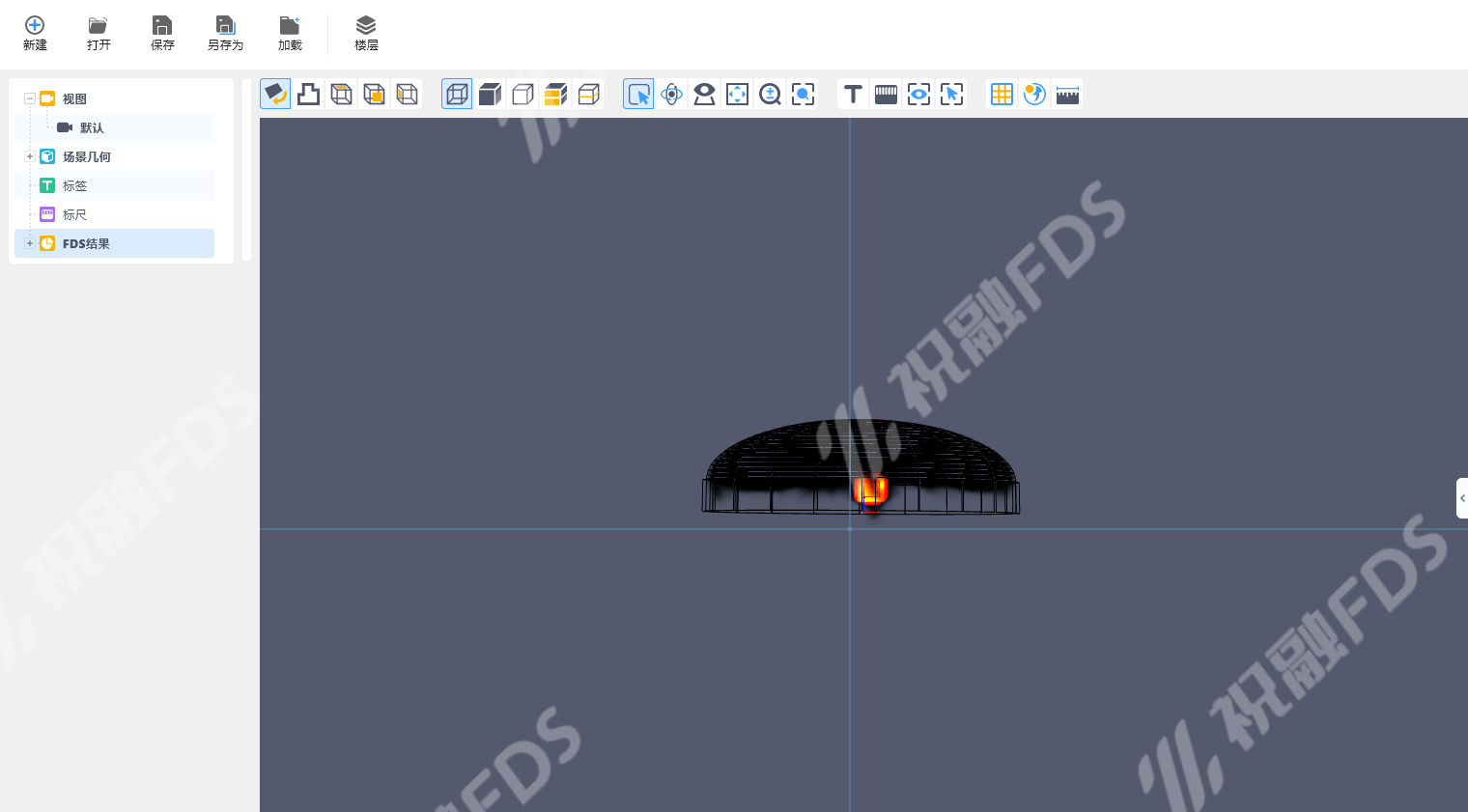

图 8 在线框渲染模式下查看火灾结果
7. 完成检查
- 椭圆壳参数为长轴
10 m、短轴3 m、高度4 m； - 壳体底部 Z 位置为
2 m； 2 m高墙体围合体育馆，并包含0.8 m宽入口；- 网格完整覆盖壳体、墙体和火源；
- 反应已激活，火源顶部使用燃烧器表面；
- Viewer 能够以线框模式显示内部结果。
8. 小结
本教程利用参数化椭圆壳快速搭建了大跨屋顶，并补充墙体、入口、网格和火源。实际模型应进一步校核壳体边界处理、排烟口面积、火源位置和网格敏感性。
