1. 开始前的准备
请先完成进阶教程 ：材料和层状表面，并打开其中已经包含火源、网格和材料表面的模型。
2. 创建喷淋
喷淋在达到触发条件后释放水粒子。默认配置使用温度响应模型计算激活时刻。
- 打开顶部 设备 选项卡，在“喷淋灭火”组中选择 喷淋。
- 在三维视图中放置喷淋。
- 在右侧属性面板中将 ID 设置为
Sprinkler。 - 将位置设置为
X = 5 m、Y = 1 m、Z = 2.6 m。 - 将喷淋模型选择为 普通住宅喷淋。
上述坐标沿用原教程模型。若你的模型坐标范围不同，应把喷淋放置在目标房间顶棚下方，并确保它位于计算网格内部。
普通住宅喷淋是通用示例参数，不代表具体厂商或型号。工程项目应根据设备数据检查激活温度、响应时间指数、喷雾特性和流量等参数。
3. 创建排气表面和通风口
通风口是附着在障碍物表面或网格边界上的二维区域。其边界行为由所引用的表面决定。
- 在导航树中选择 表面，单击 新建表面。
- 将 ID 设置为
Exhaust Surface，表面类型设置为 排气。 - 在气流设置中选择指定流量，并将 体积通量 设置为
5 m³/s。 - 将表面颜色设置为绿色，便于识别。
- 创建一个贴附在目标墙面上的通风口，将 ID 设置为
Exhaust。 - 在通风口属性中把 表面 指定为
Exhaust Surface，并检查贴附平面和法线方向。

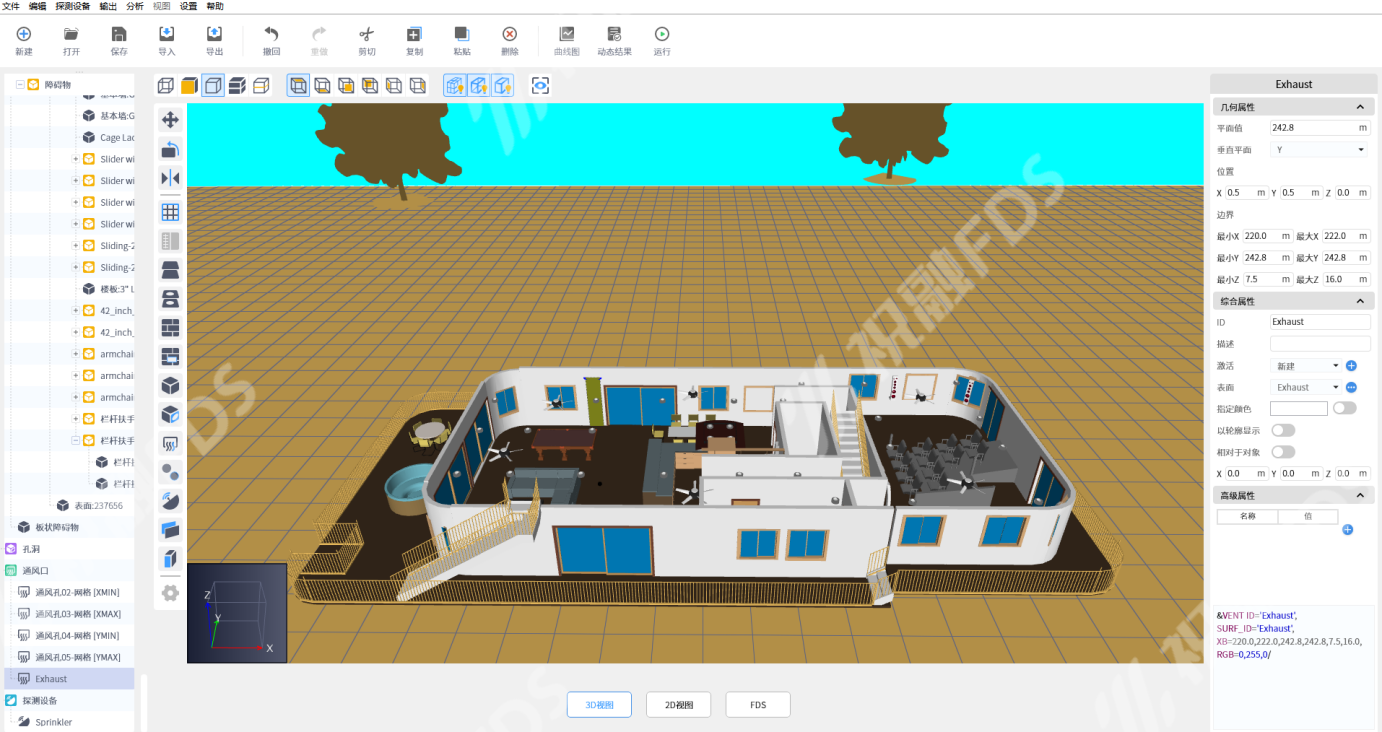

图 1 创建并配置 Exhaust 排气通风口
本教程中的通风口仅用于演示建模方法，其位置和流量不代表真实机械排烟设计。
4. 运行模拟
- 在 分析 > 模拟参数 中将结束时间设置为
30 s，缩短教程模型运行时间。 - 保存项目。
- 在 开始 选项卡中单击 运行仿真。
- 等待 FDS 计算完成。
5. 查看喷淋设备结果
模拟完成后，单击 曲线图，选择本次模拟生成的 _devc.csv 文件，再选择 Sprinkler 曲线。

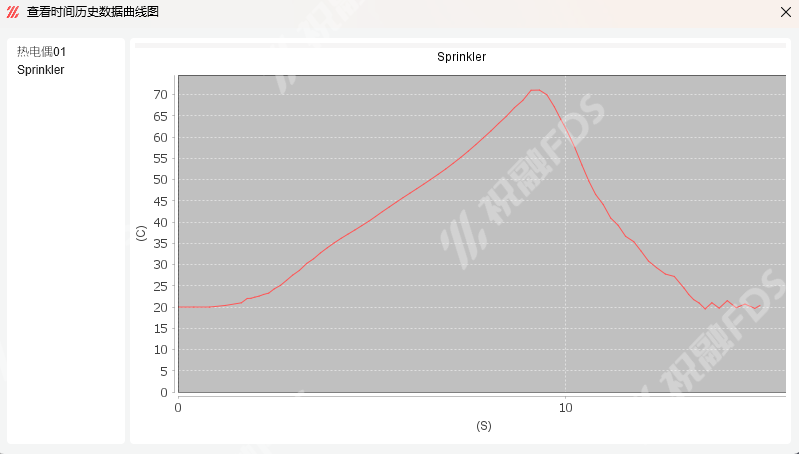

图 2 Sprinkler 的温度时间历史曲线
喷淋默认记录触发链接温度。原示例中，温度在约 8 s 时超过普通住宅喷淋的默认激活温度，随后喷淋开始释放水粒子。实际激活时间取决于火源、位置、网格和喷淋模型参数。
6. 查看三维结果
- 在运行完成窗口中单击 查看结果，打开 Viewer。
- 使用 Viewer 的楼层管理功能设置需要查看的楼层高度；原模型可输入
0, 2, 5。

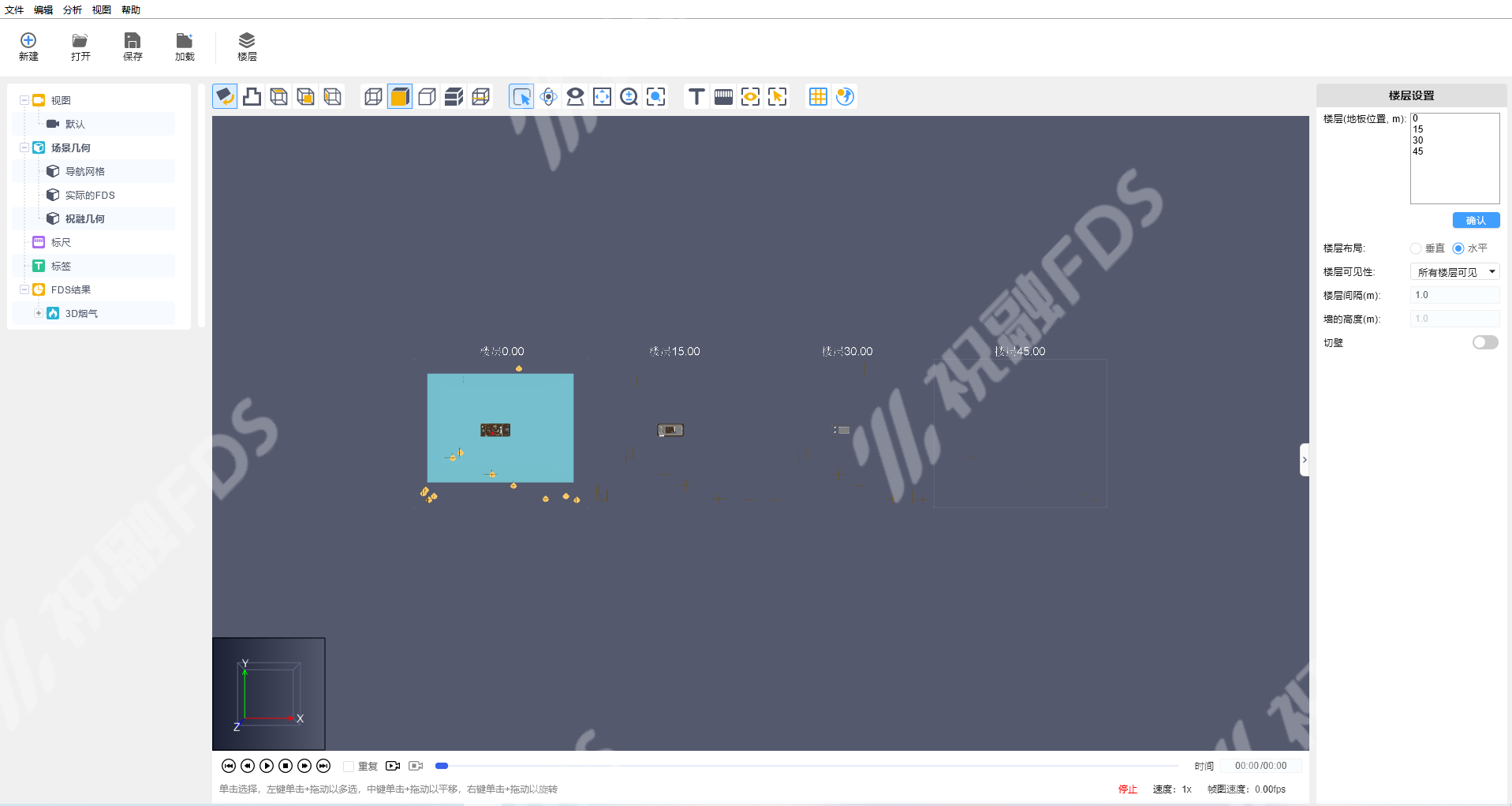

图 3 在 Viewer 中设置楼层位置
- 调整相机，定位到包含火源、喷淋和排气口的楼层。
- 在左侧结果树中启用 3D 烟气 和 粒子，然后单击播放。

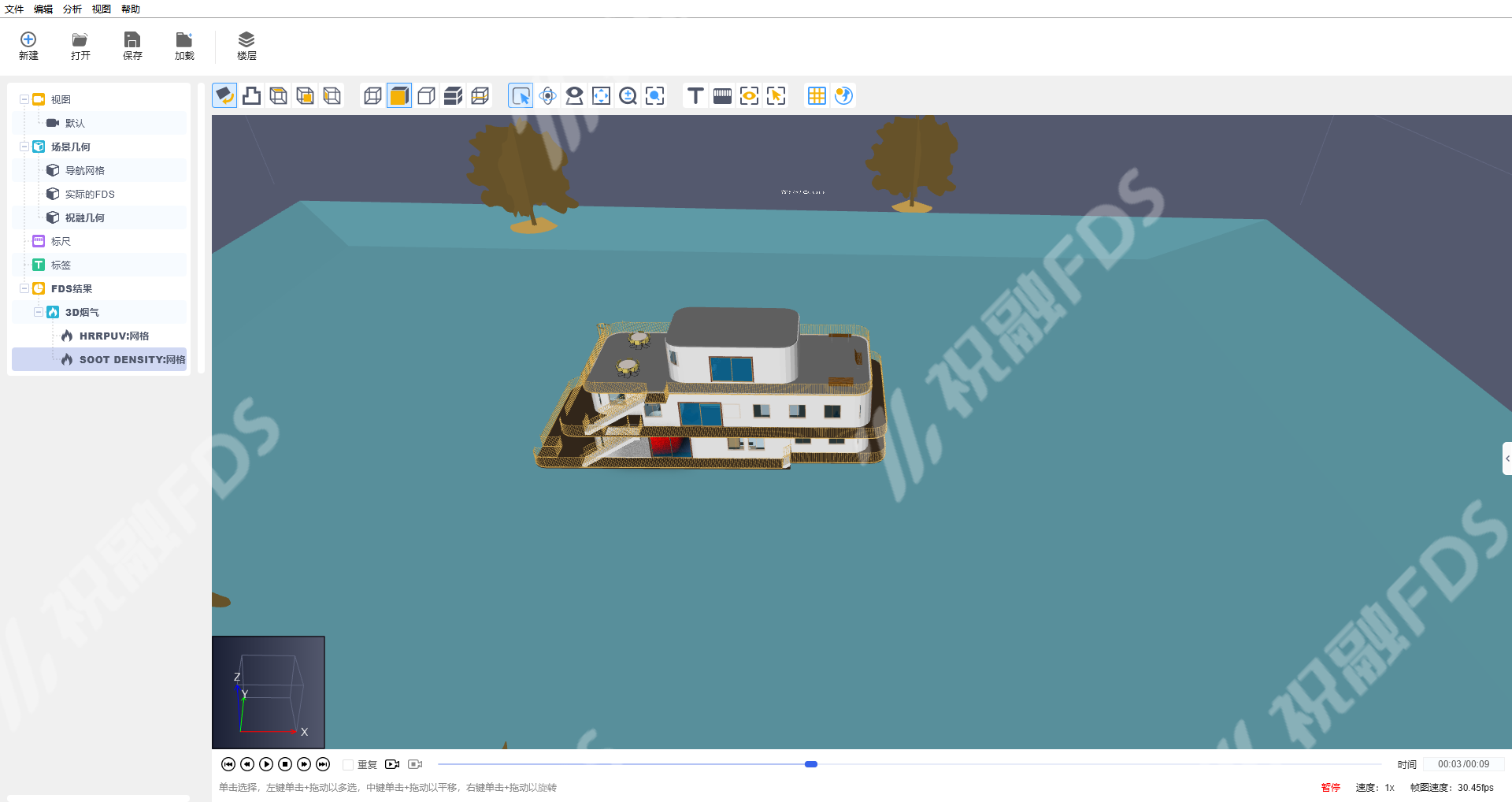

图 4 喷淋释放水粒子并与烟气流动共同显示
观察结果时，应确认喷淋达到触发条件后开始释放粒子，排气通风口则按设定边界条件抽排烟气。
7. 完成检查
- 模型中存在
Sprinkler，并引用 普通住宅喷淋 模型； Exhaust通风口贴附在有效表面上，并引用排气表面；- 排气表面的体积通量为
5 m³/s； - 模拟结束时间为
30 s； - 曲线图能够显示喷淋温度响应；
- Viewer 中能够显示三维烟气和喷淋粒子。
8. 小结
本教程完成了喷淋和排气通风口的建模，并通过时间历史曲线与三维结果检查系统响应。复杂消防系统应先在小型、快速运行的模型中验证单个组件，再逐步集成到完整场景。
