1. 创建计算网格
- 在导航树中选择 网格，单击 新建网格。
- 设置 X 范围为
[0, 9] m、Y 范围为[0, 4] m、Z 范围为[0, 3.6] m。 - 将单元格数量设置为
45 × 20 × 18，对应0.2 m的均匀单元尺寸。

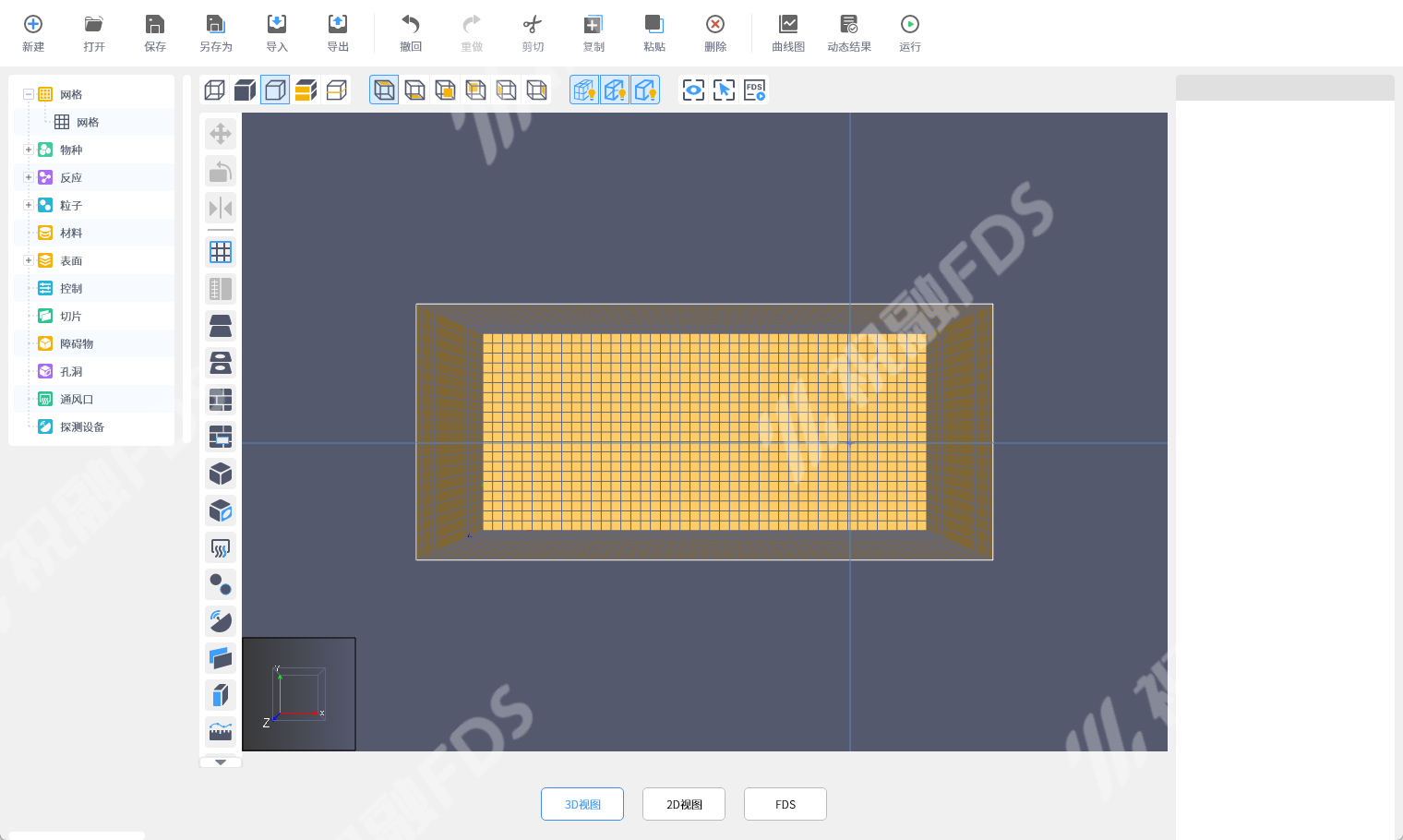

图 1 创建覆盖木垛堆场的计算网格
2. 创建木垛
- 打开顶部 模型 选项卡，在“不规则模型”组中选择 木垛。
图 2 选择参数化木垛
- 将 截面边长 设置为
0.1 m、长度 设置为1 m、间距 设置为0.05 m、层数 设置为10、第一层数量 设置为7。 - 根据场景设置 第一层沿 X 方向，并把原点设为
(0, 0, 0)。

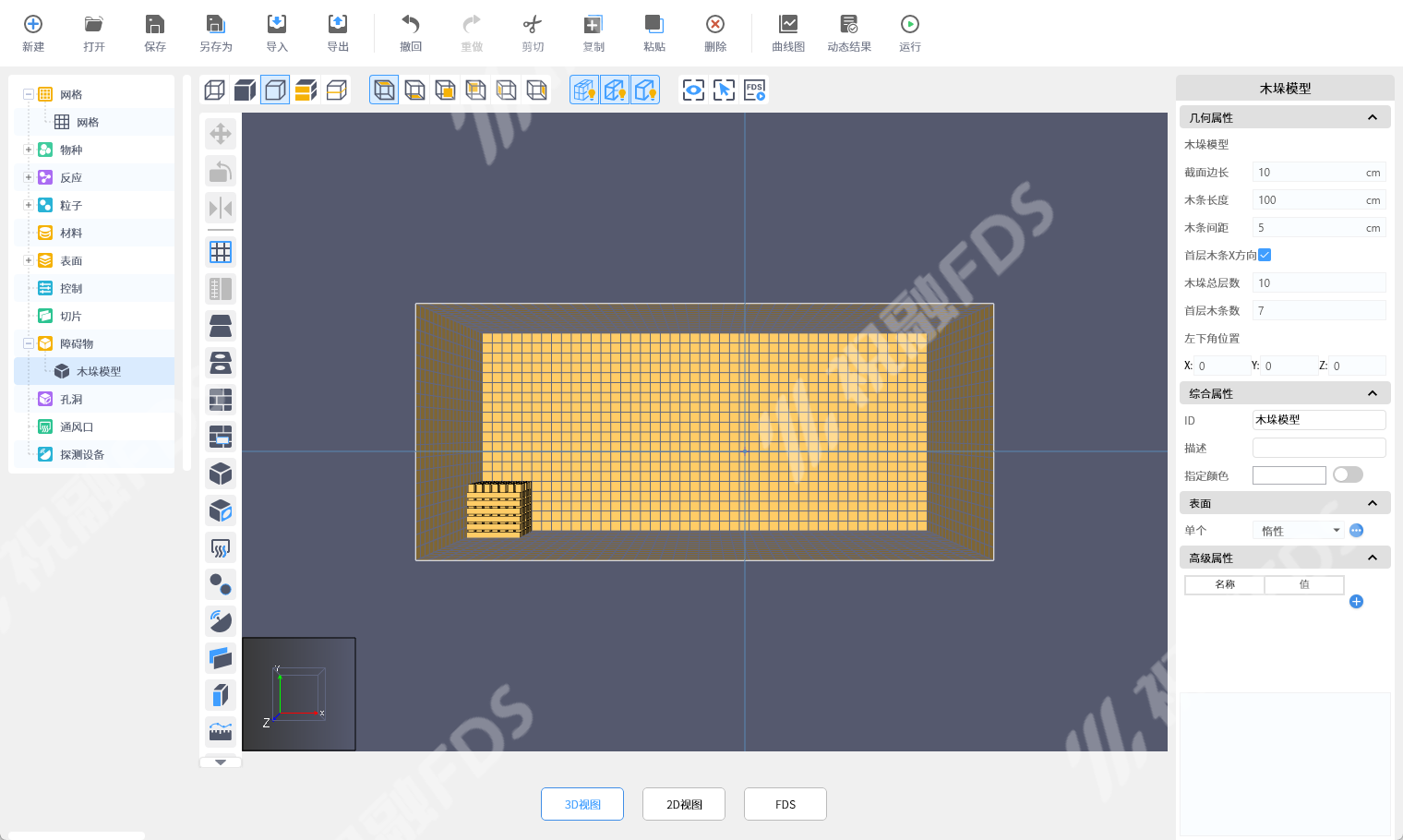

图 3 完成第一个参数化木垛
- 再次选择 木垛，保持相同结构参数。
图 4 使用相同参数批量创建木垛
按以下原点坐标继续放置木垛：
(0, 3, 0)、(0, 2, 0)、(0, 1, 1)、(0, 1, 0)、(1, 1, 0)、(2, 0, 0)、(1, 0, 1)、(1, 0, 0)、(0, 0, 2)、(0, 0, 1)、(3, 3, 1)、(4, 3, 1)、(5, 3, 1)、(6, 3, 1)、(7, 3, 0)、(3, 2, 0)、(4, 2, 0)、(5, 2, 0)、(6, 2, 0)、(7, 2, 0)、(8, 0, 0)、(7, 0, 0)、(8, 1, 0)。

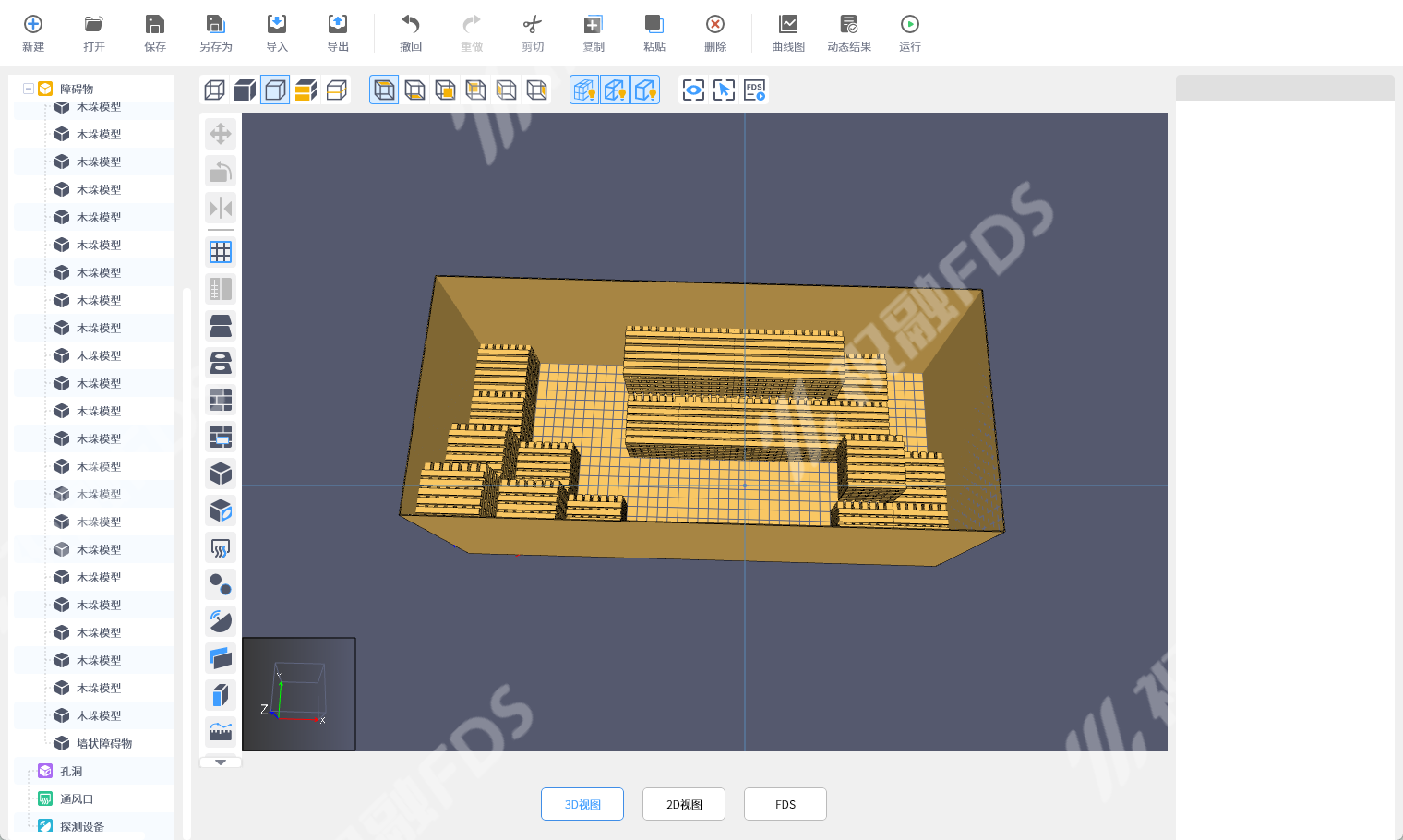

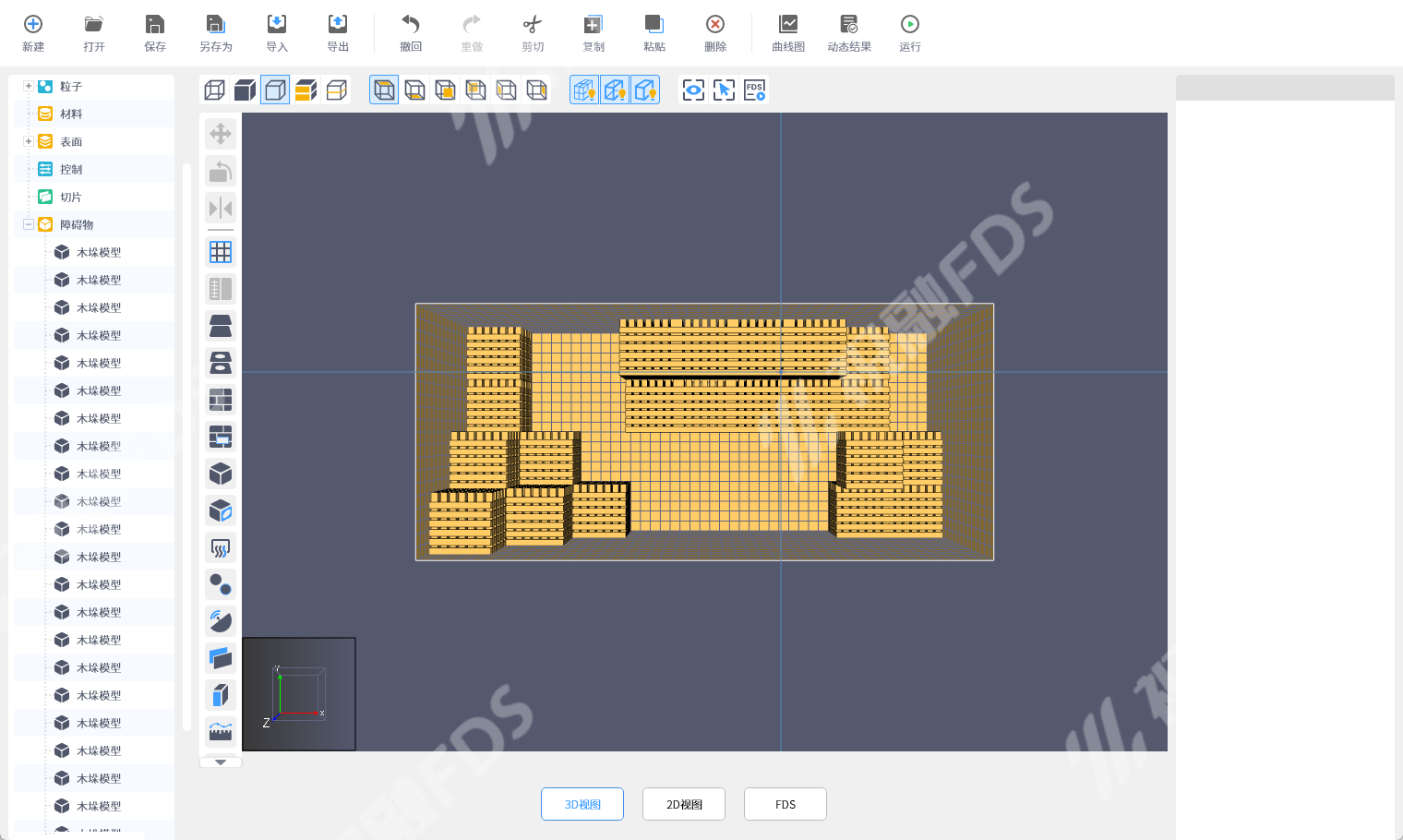

图 5 按坐标完成木垛堆场布局
3. 创建围护结构
- 选择墙壁障碍物工具。
图 6 选择墙壁障碍物工具
- 将墙壁高度设置为
3.6 m、厚度设置为0.2 m，从原点开始沿木垛外围绘制闭合墙体。
图 7 完成木垛区域外围墙体
- 选择地板障碍物工具。
图 8 选择地板障碍物工具
- 将地板厚度设置为
0.1 m，在二维视图中沿墙体四角绘制地板。

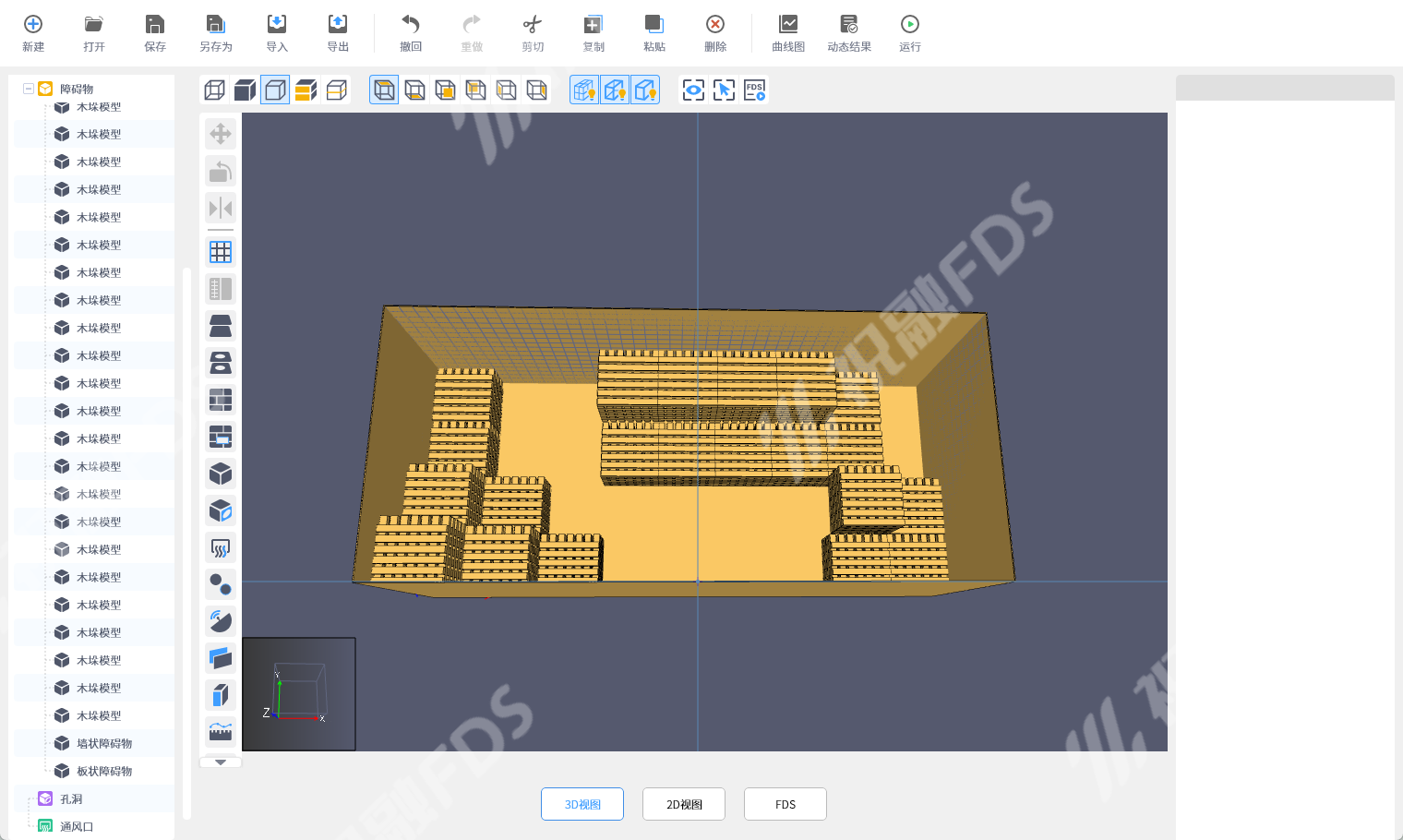

图 9 完成木垛区域地板
4. 创建墙体开口
- 选择方块孔洞工具，在墙体上放置第一个孔洞。
图 10 选择方块孔洞工具
- 在右侧属性面板中调整第一个孔洞的包围箱，使它贯穿目标墙面。
图 11 设置第一个方块孔洞的几何范围
- 再次选择方块孔洞工具创建第二个孔洞，将 X 范围设置为
[6.7, 8] m，其余坐标与第一个孔洞保持一致。
图 12 设置 X 范围为 6.7–8 m 的第二个孔洞属性
- 再次选择方块孔洞工具创建第三个孔洞，在右侧属性面板中调整其几何范围。
图 13 设置第三个方块孔洞的几何属性
- 在三维视图中检查全部孔洞是否贯穿墙体且没有误删木垛。

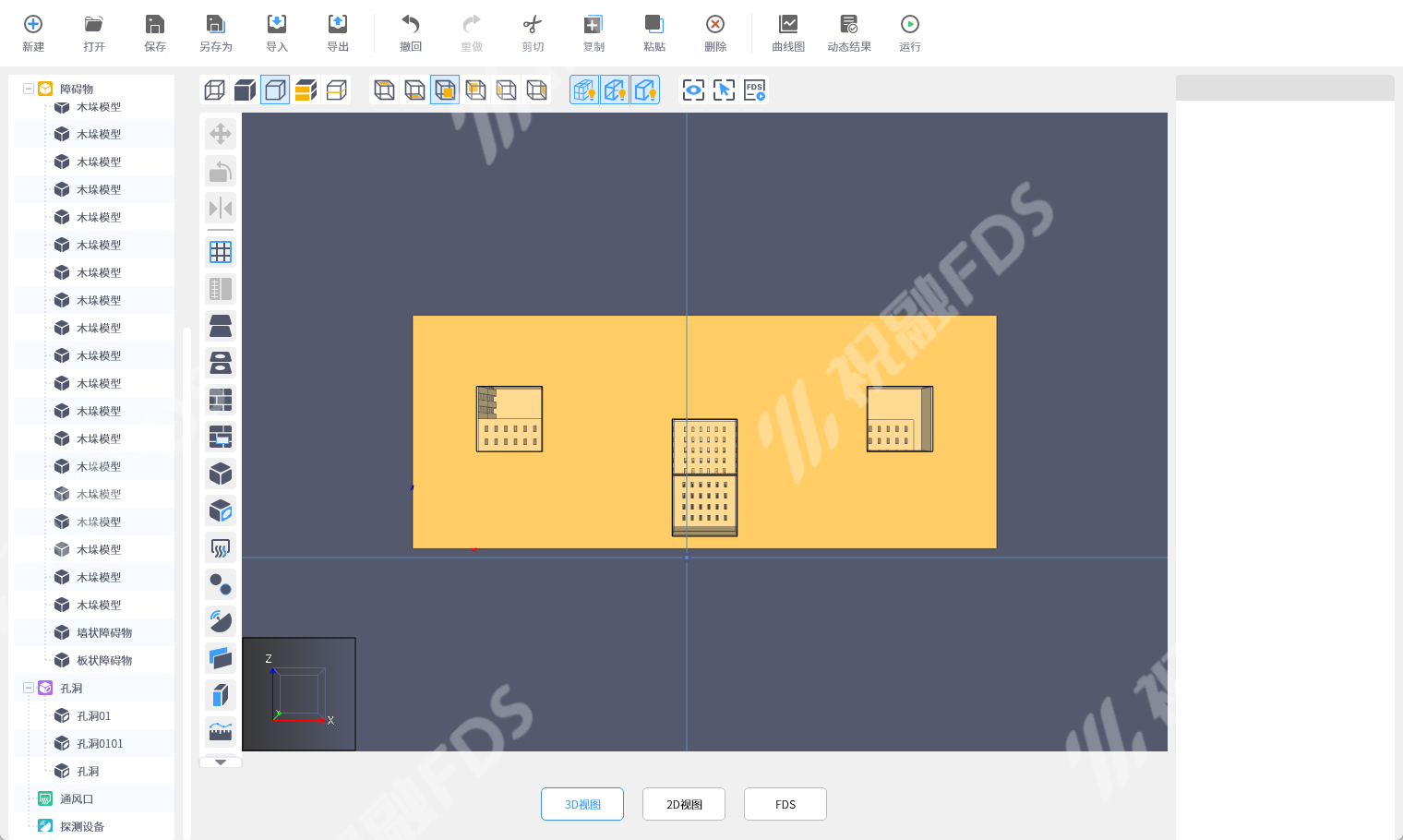

图 14 完成墙体、地板、孔洞和木垛布局
5. 创建燃烧反应
- 新建 ID 为
burn的表面，并将表面类型设置为 燃烧器。 - 选择一个木垛，在右侧属性面板中将其表面指定为
burn。

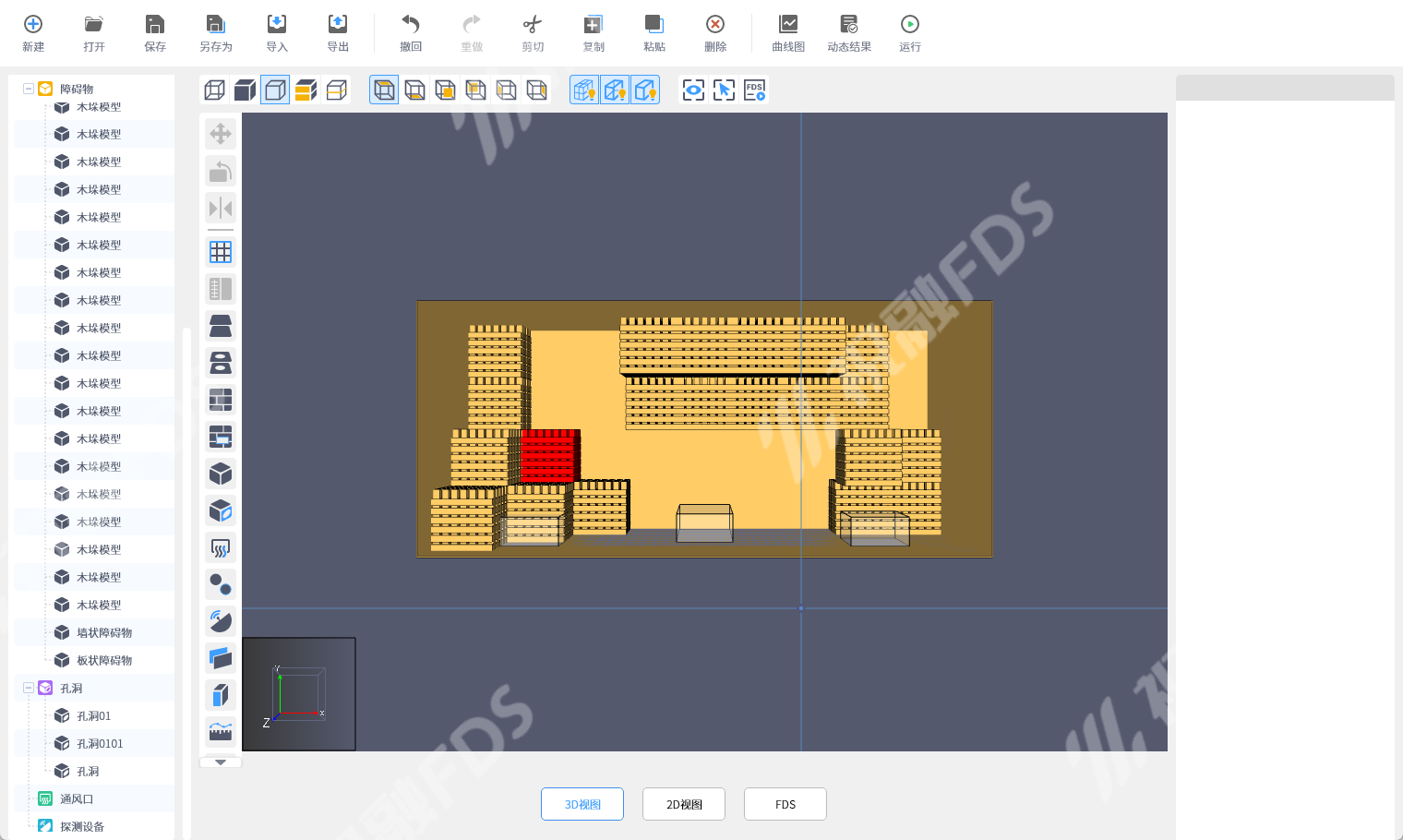

图 15 将 burn 表面应用到目标木垛
- 在 反应 分类中使用 数据库导入 添加 甲烷。

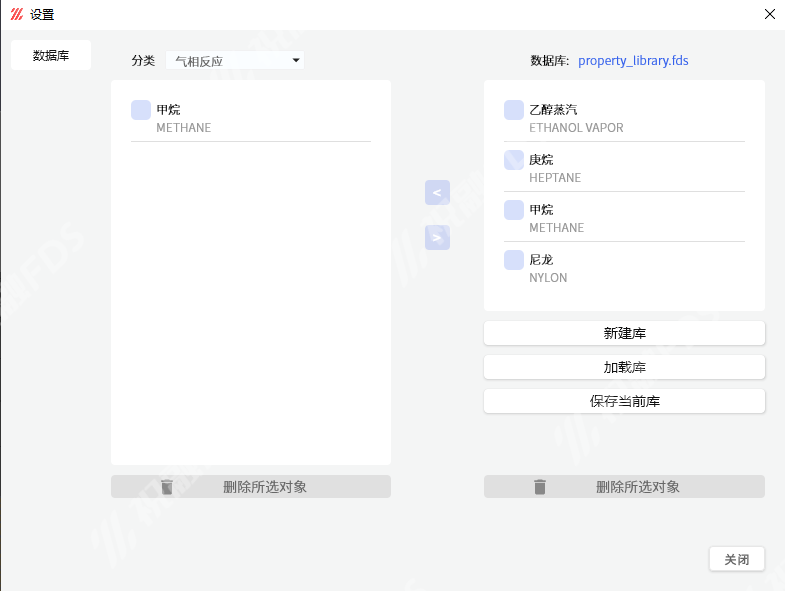

图 16 从数据库导入甲烷反应
- 将甲烷设置为激活反应，并把烟炱产率设置为
0.1。
直接把甲烷反应和燃烧器表面应用于木垛，只是原教程中的简化演示。真实木材燃烧通常需要材料热解、表面反应和可靠试验参数。
6. 运行并查看结果
- 保存项目，在 开始 选项卡中单击 运行仿真。
图 17 启动木垛火灾模拟
- 模拟完成后打开 Viewer，启用三维烟气和火焰结果。
- 切换到线框渲染，观察木垛内部和围护结构中的烟气传播。

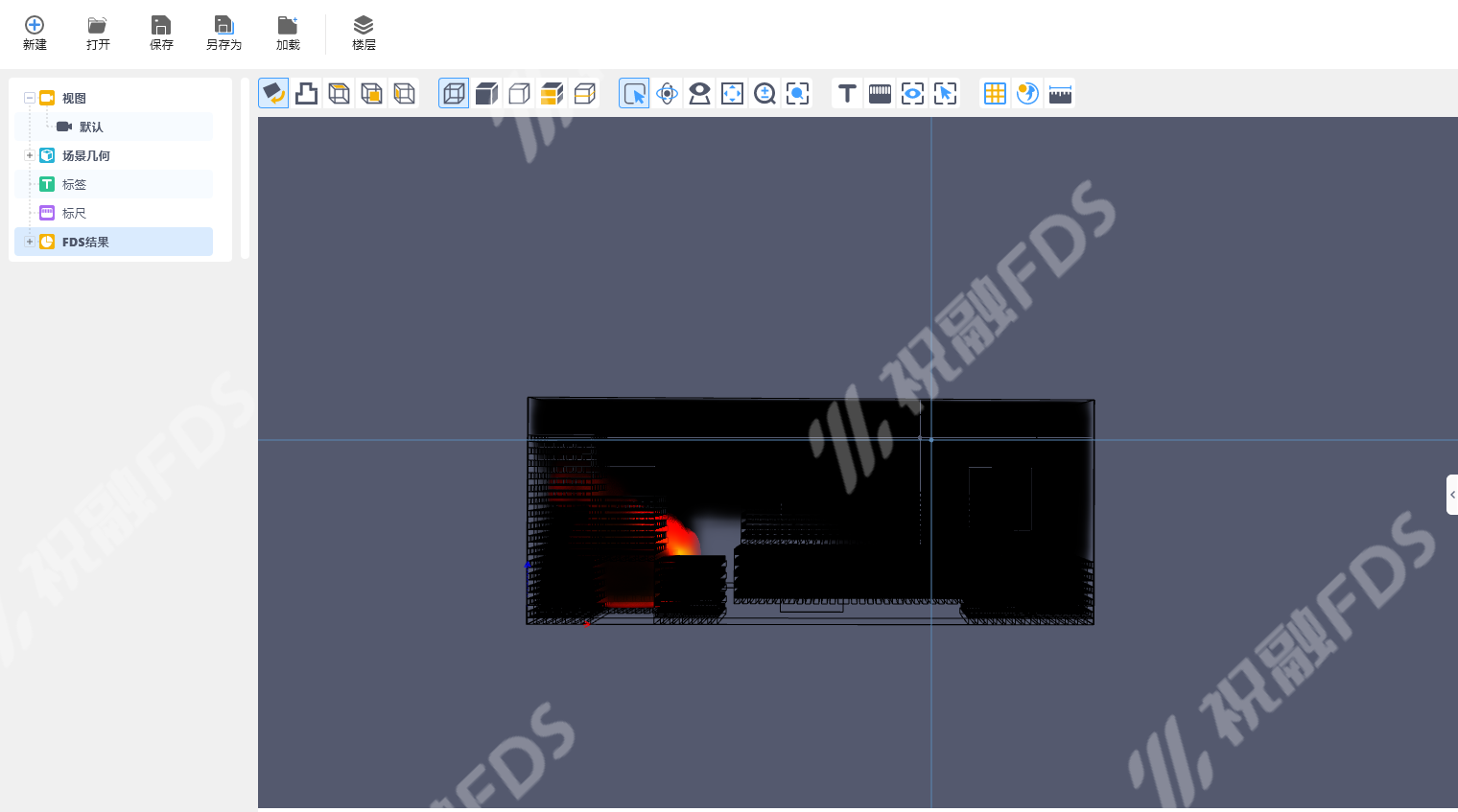

图 18 在线框模式下查看木垛火灾结果
7. 完成检查
- 网格范围和分辨率为教程指定值；
- 所有木垛使用相同的结构参数，原点坐标与布局一致；
- 墙体高度
3.6 m、厚度0.2 m，地板厚度0.1 m； - 三个孔洞贯穿目标墙体且没有影响木垛；
- 目标木垛使用
burn表面； - 甲烷反应已激活，烟炱产率为
0.1； - Viewer 能够播放并以线框方式显示结果。
8. 小结
本教程使用参数化木垛快速建立了重复堆场几何，并补充围墙、地板、开口和简化燃烧设置。对于真实木材火灾，应进一步建立材料层、热解反应、点火条件和网格敏感性分析。
