1. 创建罐区网格
- 在导航树中选择 网格，单击 新建网格。
- 设置 X 范围为
[-24, 24] m、Y 范围为[-17, 17] m、Z 范围为[0, 10.8] m。 - 将 X 方向单元格数量设置为
69，再根据目标单元尺寸设置 Y、Z 方向数量。

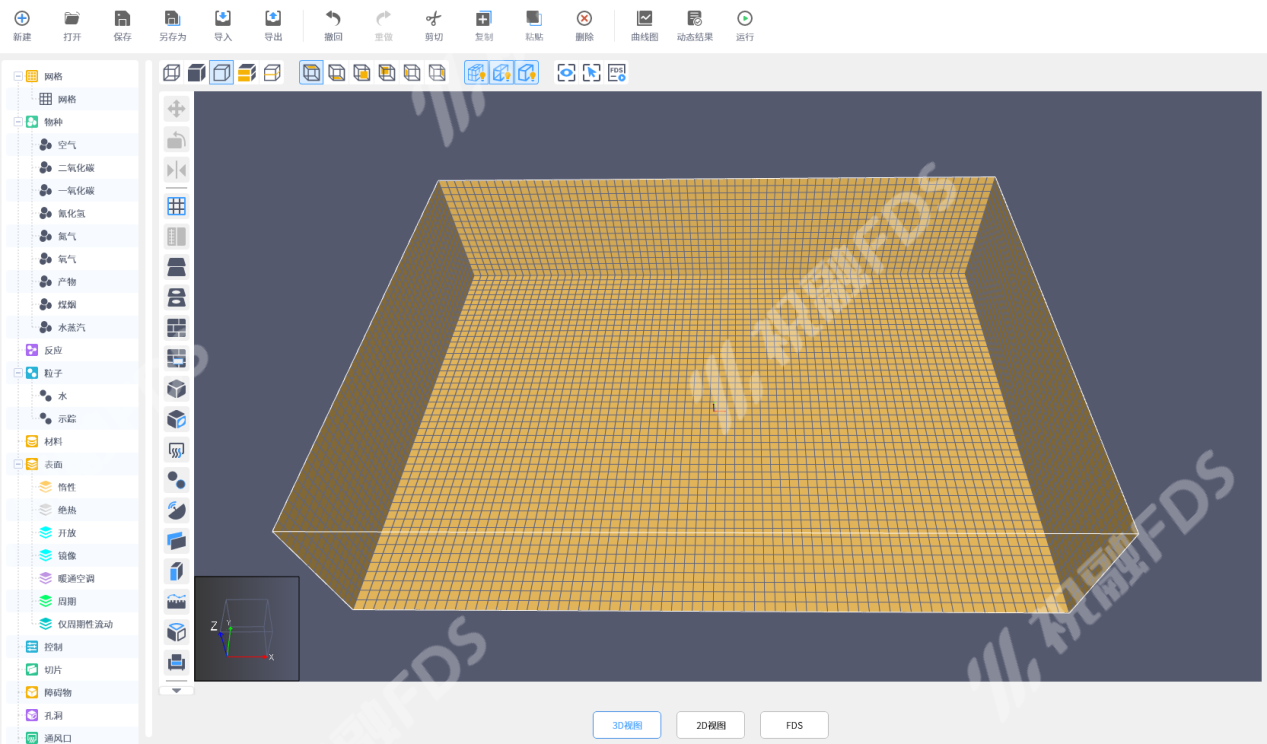

图 1 创建覆盖整个圆形油罐区域的网格
2. 创建三排基座
1.选择地板障碍物工具：
2.创建第一排基座面，范围为 X [-24, 24] m、Y [-17, -7] m、Z [0.6, 0.8] m。
3.创建四个支撑板，Y 范围均为 [-17, -7] m、Z 范围均为 [0, 0.6] m，X 范围依次为 [-15, -14] m、[-7, -6] m、[2, 3] m、[12, 13] m。

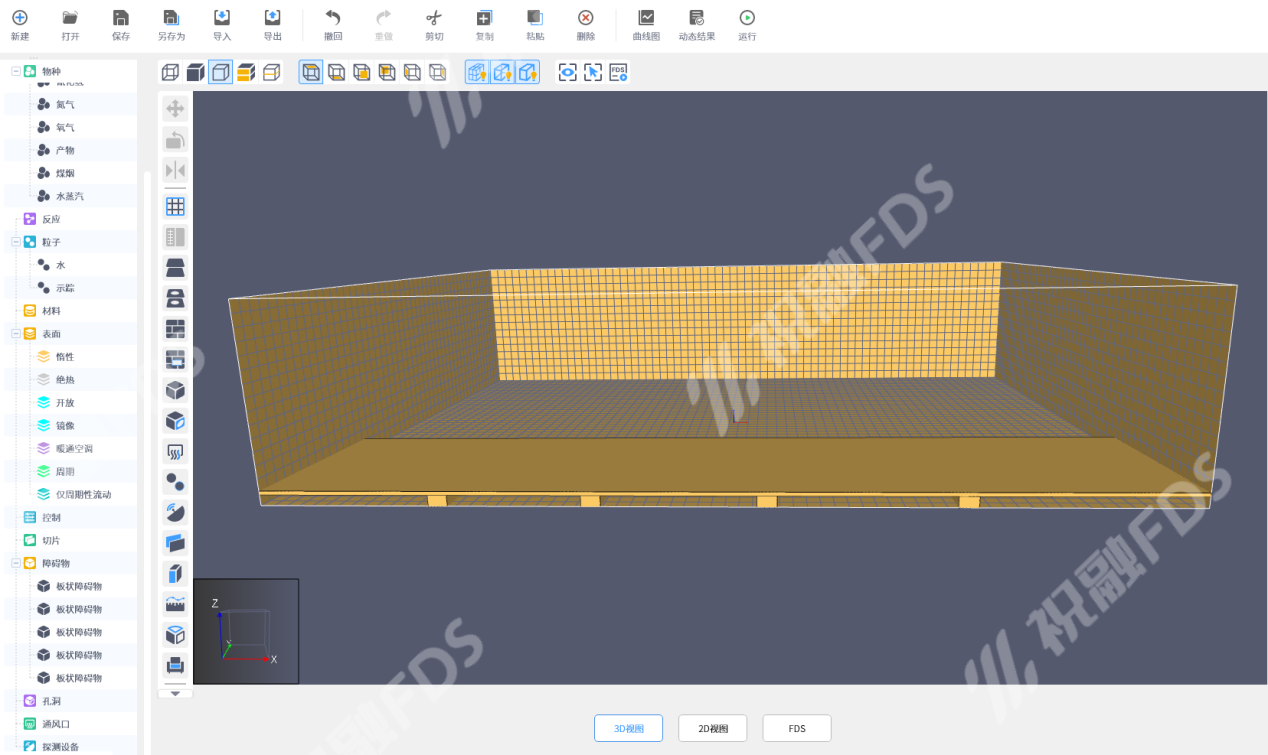

图 2 第一排油罐基座
4.选中第一排基座的全部组件，使用 编辑 > 移动 并启用复制模式：
5.沿 Y 方向偏移 12 m，创建第二排基座。

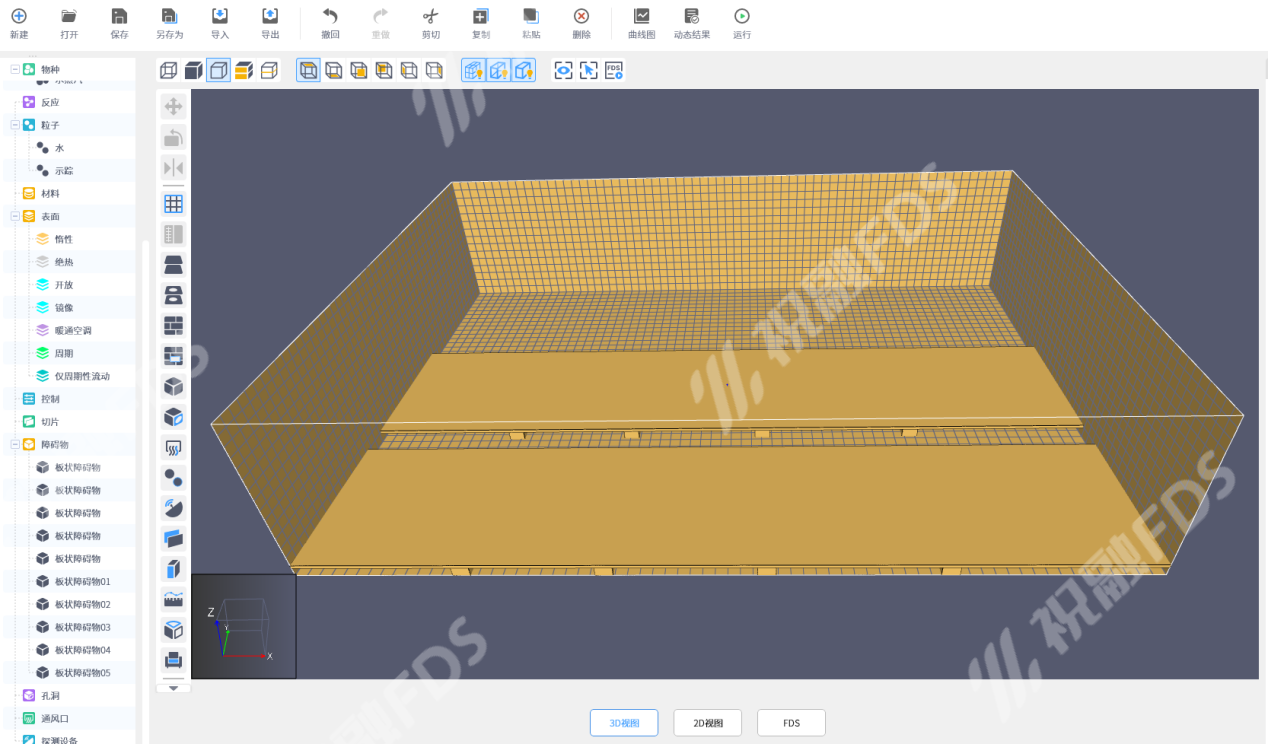

图 3 完成前两排基座
6.再次使用移动工具的复制模式，沿 Y 方向偏移 12 m：

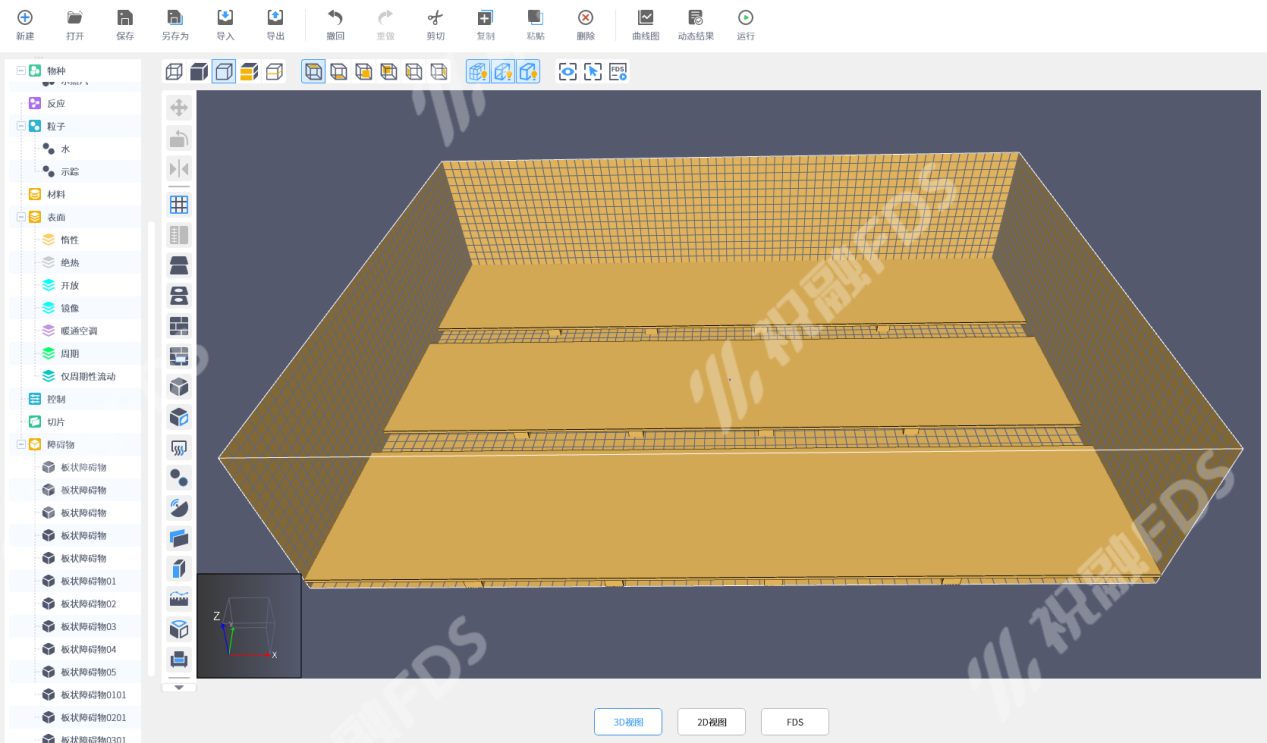

图 4 三排基座的整体布局
3. 放置圆形油罐
- 打开 模型 选项卡，在“不规则模型”组中选择 圆形油罐。将半径设置为
3 m、高度设置为6 m，然后依次在原点(-21, -12, 0.8)、(-21, 0, 0.8)、(-21, 12, 0.8)创建三个小油罐。

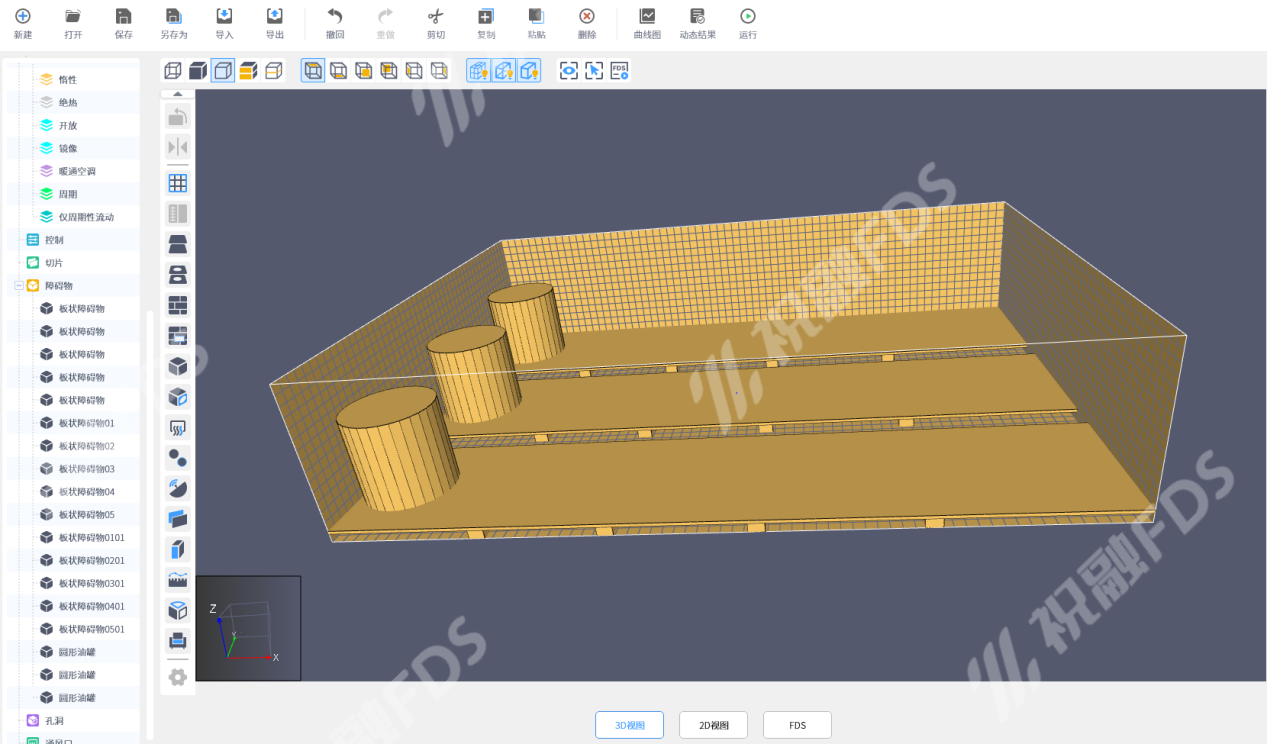

图 5 在三排基座左端绘制三个小油罐
- 再次选择 圆形油罐。
图 6 准备创建其余标准油罐
- 创建半径
5 m、高度10 m的标准油罐。第一排原点依次为(-12.5, -12, 0.8)、(-2, -12, 0.8)、(8.5, -12, 0.8)、(19, -12, 0.8)。

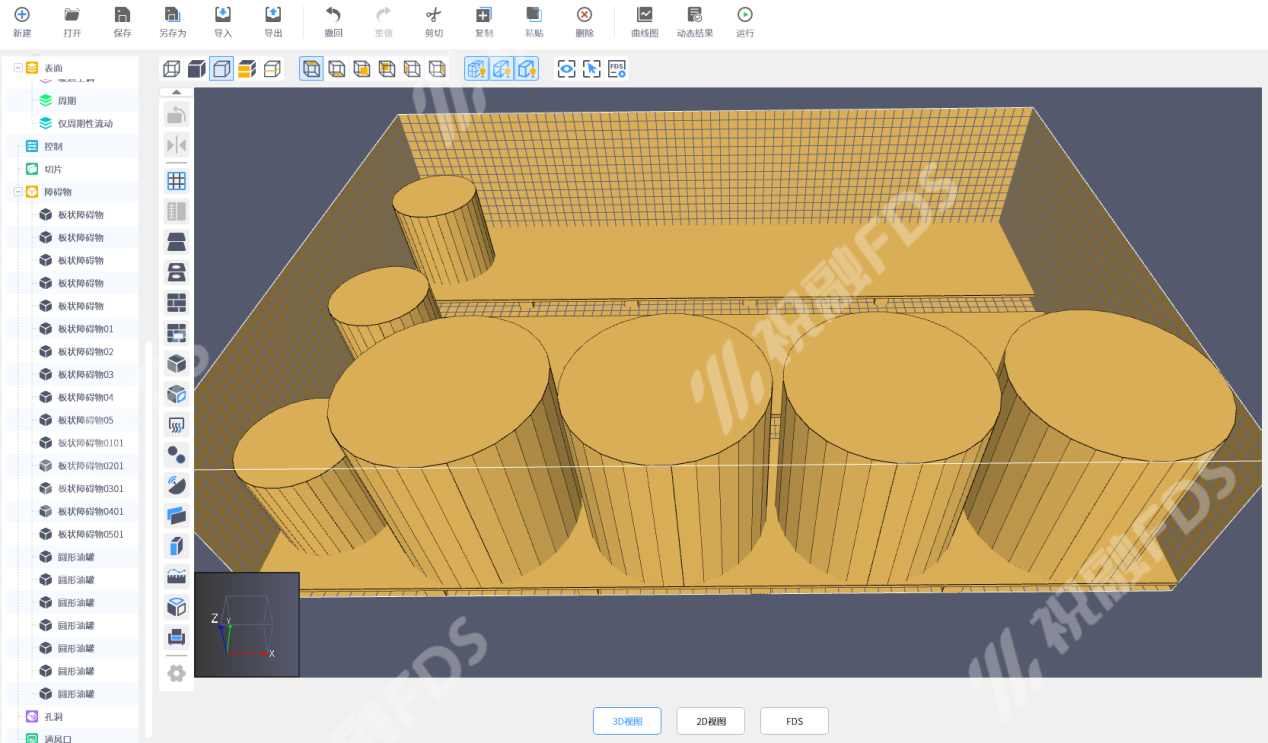

图 7 完成第一排基座上的油罐
- 第二排使用相同 X 坐标，Y 设为
0；第三排使用相同 X 坐标，Y 设为12。所有油罐 Z 坐标保持0.8 m。

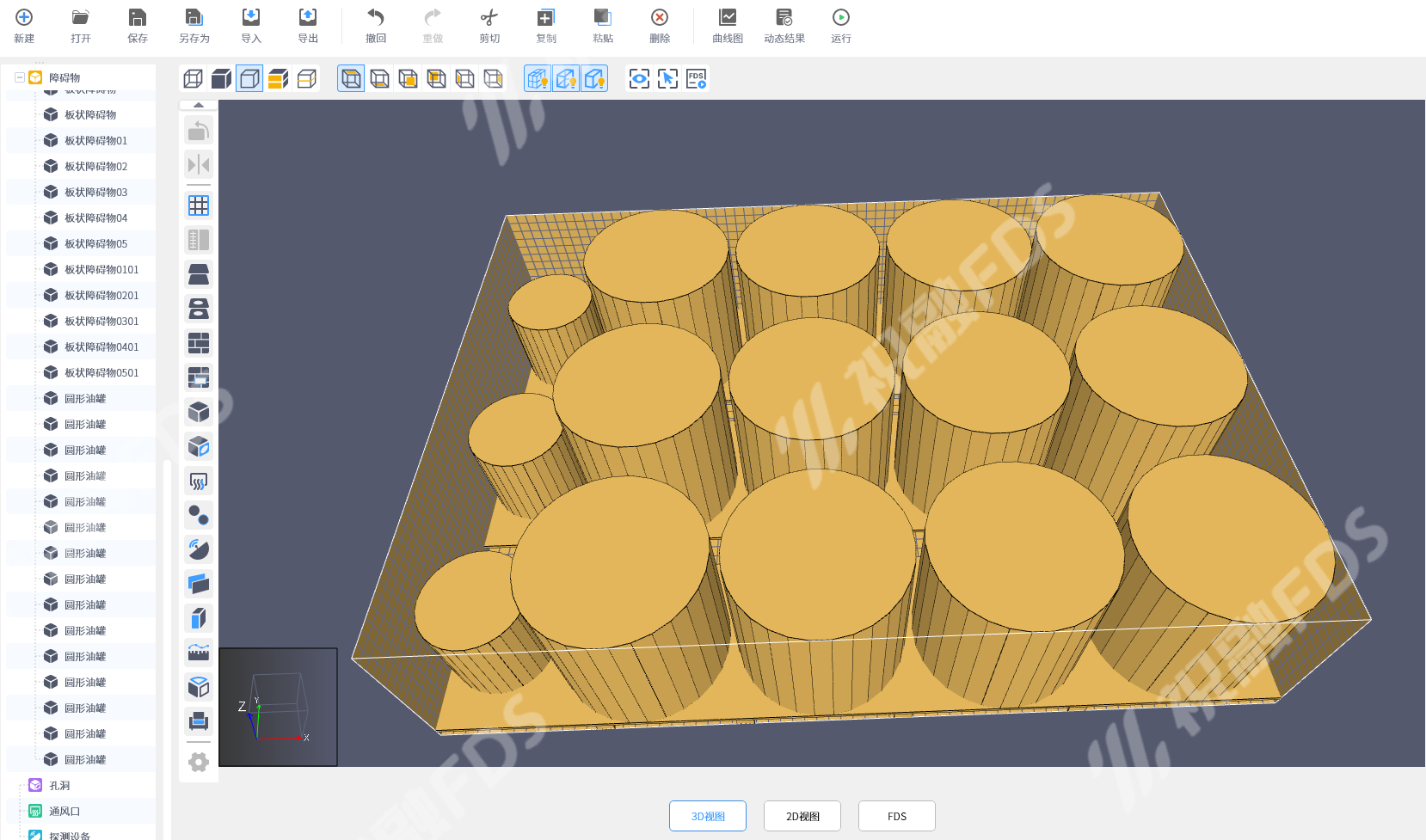

图 8 完成三排圆形油罐布局
4. 调整颜色
选中油罐，在右侧属性面板中启用指定颜色，将 RGB 设置为 (255, 251, 240)；其他油罐可复用最近选择。基座颜色设置为 RGB (96, 96, 96)。

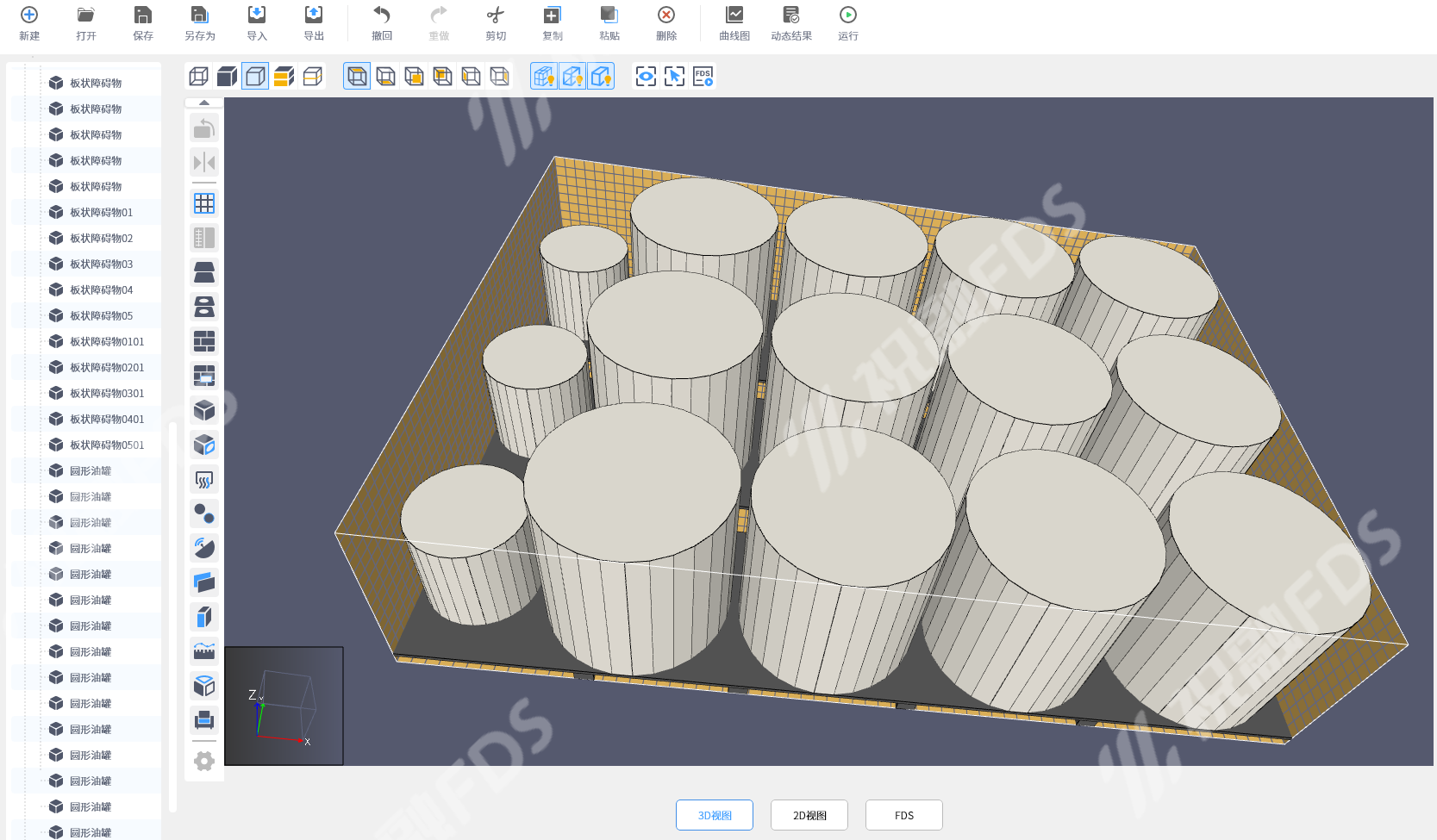

图 9 完成罐区配色
5. 创建火源和反应
1.新建 ID 为 burn 的表面，并将表面类型设为 燃烧器。
2.选择通风口工具，在油罐附近的基座表面绘制一个通风口：
3.将通风口 ID 设置为 VENT01，并把表面指定为 burn。

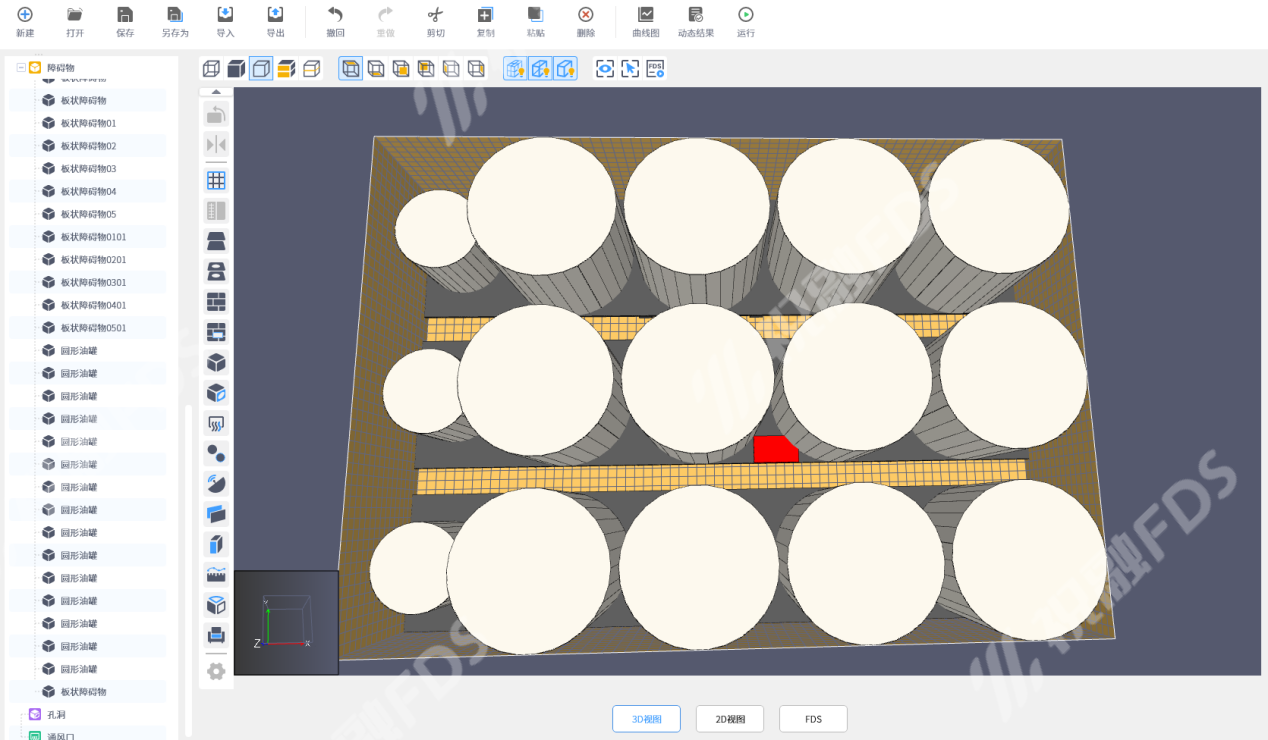

图 10 在基座表面创建并设置火源通风口
4.在 反应 分类中使用 数据库导入 添加 SFPE 聚氨酯 GM27。

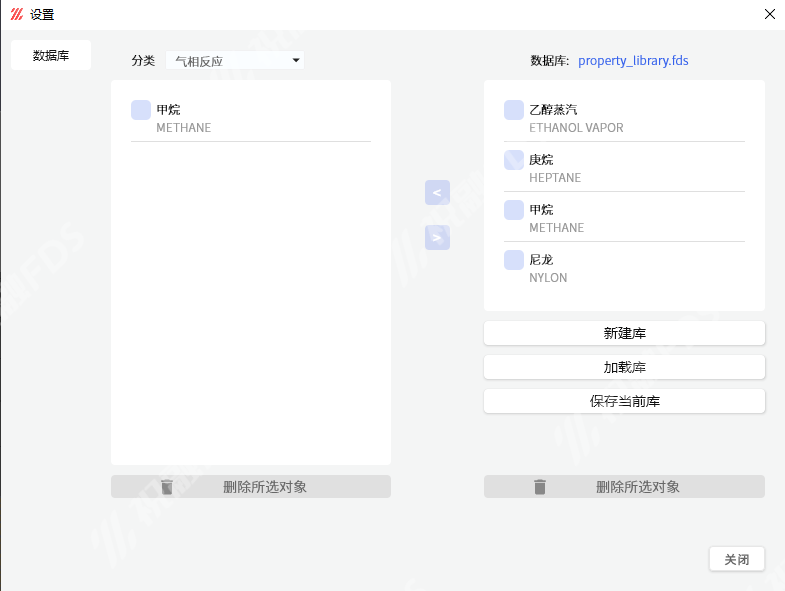

图 11 从数据库导入 SFPE 聚氨酯 GM27 反应
5.将 SFPE 聚氨酯 GM27 设置为激活反应，并把烟炱产率设置为 0.1。
6. 运行并查看结果
1.保存项目，在 开始 选项卡中单击 运行仿真。
2.模拟完成后打开 Viewer，启用三维烟气和火焰结果并播放。

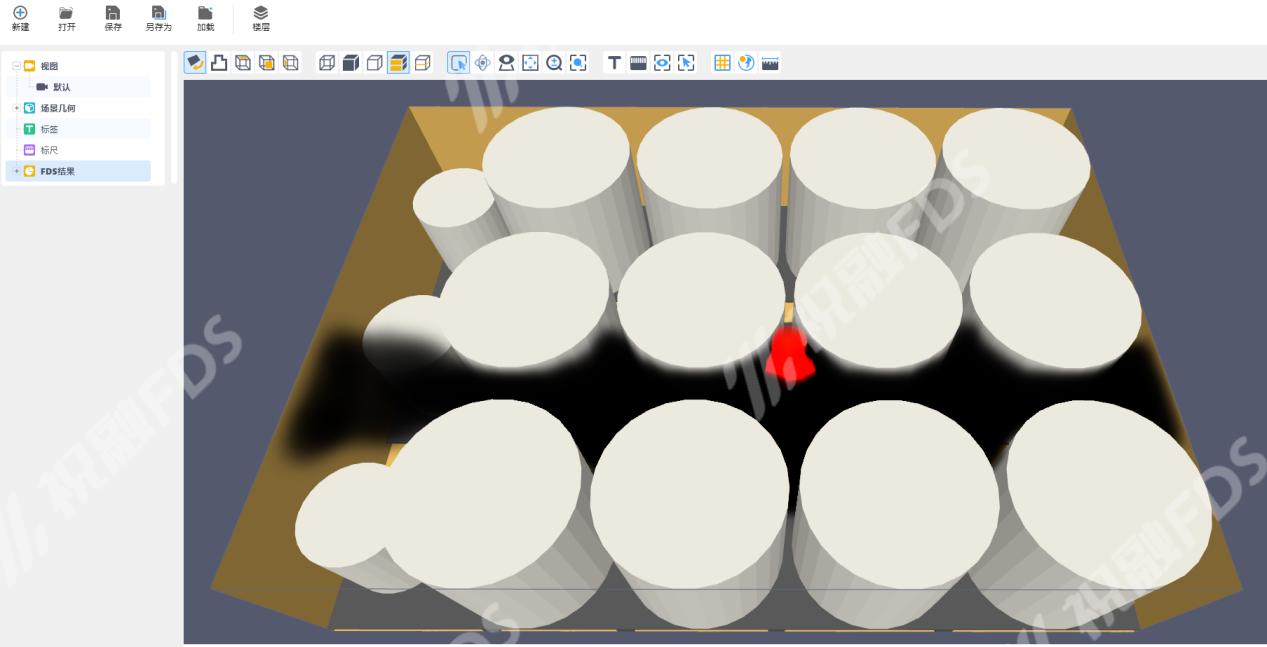

图 12 查看罐区烟气传播结果
7. 完成检查
- 三排基座的位置间隔均为
12 m； - 三个小油罐半径为
3 m、高度为6 m； - 其余油罐半径为
5 m、高度为10 m； - 所有油罐底部 Z 坐标与基座顶面
0.8 m对齐； - 网格覆盖全部油罐、基座和火源通风口；
VENT01引用burn燃烧器表面；SFPE 聚氨酯 GM27反应已激活，烟炱产率设置完成；- Viewer 能够播放罐区模拟结果。
8. 小结
本教程使用规则障碍物和参数化圆形油罐完成了重复罐区布局。实际项目还应结合储存介质、罐型、防火堤、设备间距、热辐射和事故场景重新定义模型。
