完成本教程后，你将掌握以下操作：
- 从数据库导入气相反应；
- 创建燃烧器类型的表面；
- 设置单位面积热释放率（HRRPUA）；
- 将燃烧器表面应用到
Fire障碍物。
1. 开始前的准备
请先完成基础教程 ：如何创建几何模型，并确认当前项目中已有以下对象：
- 一个 ID 为
Fire的1 m × 1 m地板障碍物； Floor、Ceiling、Wall和door等房间几何对象；- 项目文件已保存。
2. 火灾模型的两个组成部分
本教程中的燃烧器火灾由“反应”和“表面”共同定义。
2.1 反应
反应用于描述燃料参与燃烧时的化学行为，包括燃料组成、反应产物、烟炱产率和一氧化碳产率等参数。一个模型可以包含多个反应；模型中的全局燃烧设置则用于控制这些反应共同遵循的燃烧规则。
2.2 表面
表面是一组应用到实体或开口上的物理边界属性。祝融中的默认表面为 INERT，它表示固定为环境温度的惰性表面。燃烧器表面可以从几何对象的指定表面释放可燃气体和热量，从而形成火源。
简单来说，反应决定“燃料如何燃烧”，表面决定“火源从哪里释放以及释放多少热量”。两者配置正确后，模型中才具备完整的燃烧条件。
3. 添加气相反应
本教程直接使用祝融数据库中的橡木反应。
- 在左侧导航树中找到并选择 反应 分类。
- 在分类操作区域单击 数据库导入。
- 在“数据库导入”窗口中，将分类设置为 气相反应。
- 在右侧数据库列表中选择 SFPE 橡木，其反应 ID 为
SFPE WOOD_OAK。 - 单击指向左侧的箭头，将该反应添加到“当前模型”。
- 确认反应已出现在左侧列表中，然后关闭窗口。

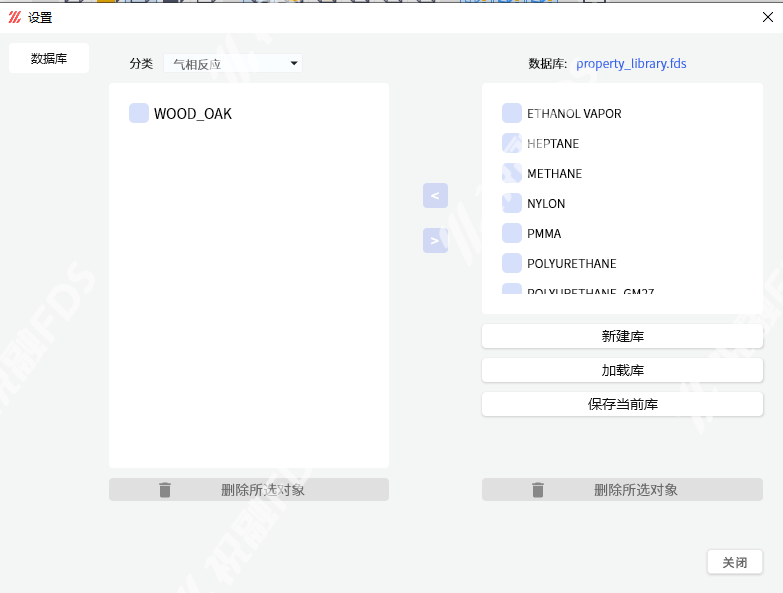

图 1 从数据库导入 SFPE WOOD_OAK 反应
导入后，可以在导航树的“反应”分类下看到 SFPE WOOD_OAK。与该反应关联的燃料物种也可能一同添加到“物种”分类中。
数据库反应包含参考来源和预设参数。将其用于实际工程前，仍应检查燃料组成、产物产率和适用场景是否符合项目要求。
4. 创建燃烧器表面
接下来创建一个用于释放热量的表面。
- 在左侧导航树中选择 表面 分类。
- 单击 新建表面。
- 在右侧属性面板的“基本”分组中，将 ID 设置为
Fire。 - 将 表面类型 设置为 燃烧器。
- 将表面颜色设置为红色，便于在三维视图中识别火源。

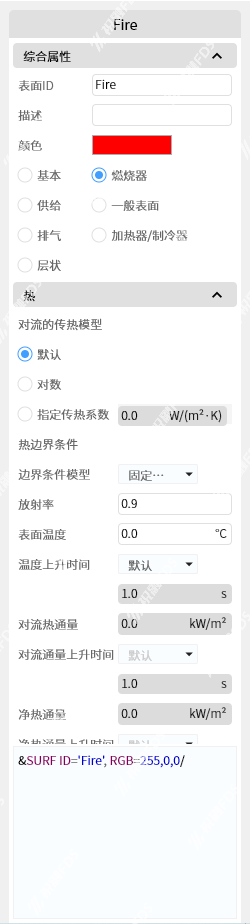

图 2 创建 ID 为 Fire 的燃烧器表面
5. 设置单位面积热释放率
展开 Fire 表面的“热释放”分组，按以下方式设置：
- 将释放类型选择为 单位面积热释放率。
- 在数值框中输入
660 kW/m²。 - 保持熄灭系数为
0，时间上升方式保持 默认。

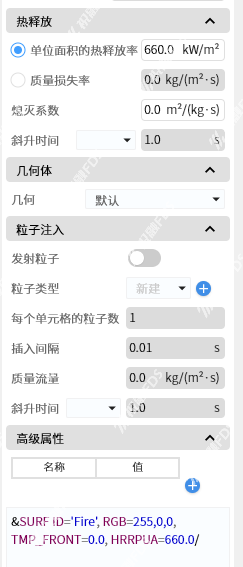

图 3 将 HRRPUA 设置为 660 kW/m²
本教程沿用原示例中的 660 kW 最大热释放率。由于 Fire 障碍物的有效燃烧面积为 1 m²，因此输入的 HRRPUA 数值同样为 660 kW/m²。
对于其他尺寸的火源，应使用下面的关系换算：
HRRPUA = 目标热释放率 ÷ 有效燃烧面积
例如，若目标热释放率仍为 660 kW，但有效燃烧面积为 2 m²，则 HRRPUA 应设置为 330 kW/m²。
660 kW/m² 仅用于本教程演示，不应直接作为其他火灾场景的设计值。
6. 将表面应用到 Fire 障碍物
最后，将刚创建的燃烧器表面关联到房间中央的火源对象。
- 在左侧导航树的“模型”分类中选择
Fire障碍物。 - 在右侧属性面板中展开 表面 分组。
- 如果当前使用“单一”表面模式，将其切换为 多个，以便分别设置各个外表面。
- 将障碍物的顶部表面指定为
Fire，其余表面保持为INERT。 - 切换到三维视图，确认火源顶部显示为
Fire表面设置的红色。

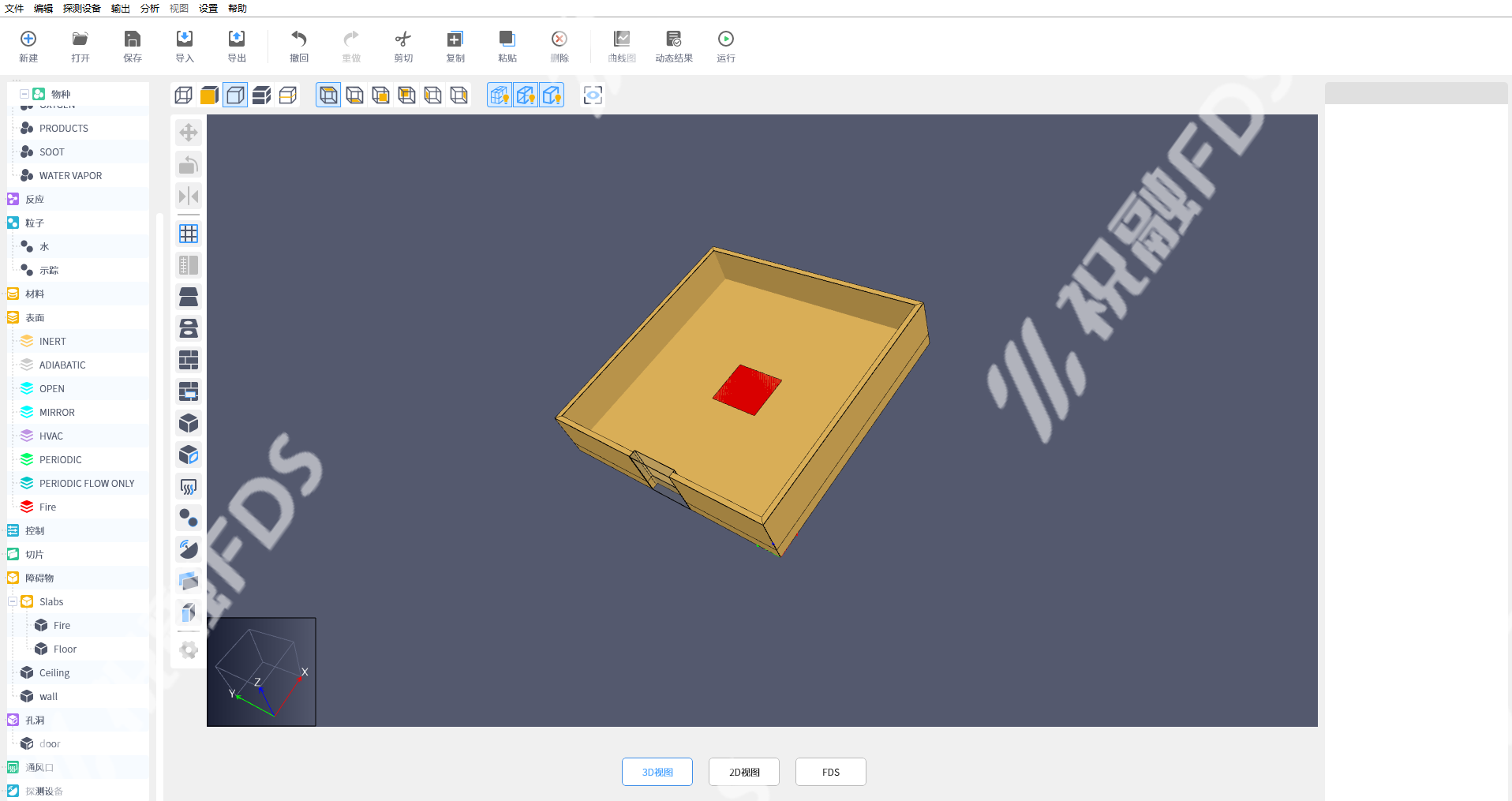

图 4 将 Fire 燃烧器表面应用到火源障碍物
只把燃烧器表面应用到顶部，可以使有效燃烧面积保持为 1 m²，从而使本教程中的总热释放率与 660 kW 的目标值一致。
7. 完成检查
完成后，项目应满足以下条件：
- “反应”分类中存在
SFPE WOOD_OAK； - “表面”分类中存在 ID 为
Fire的燃烧器表面； Fire表面的单位面积热释放率为660 kW/m²；- 房间中央
Fire障碍物的顶部使用Fire表面； - 障碍物的其他表面保持为
INERT； - 三维视图中的火源顶部显示为红色；
- 项目已再次保存。
8. 小结
本教程通过导入 SFPE WOOD_OAK 反应、创建 Fire 燃烧器表面、设置 HRRPUA，并将该表面应用到火源障碍物，完成了基础火灾定义。在运行模拟前，还需要继续设置计算网格、模拟时间和结果输出等内容。
