完成本教程后，你将掌握以下操作：
- 设置模拟结束时间和环境温度；
- 检查运行设置并启动 FDS；
- 通过运行监视器查看进度和日志；
- 在 Viewer 中加载并播放
3D 烟气结果。
1. 开始前的准备
请先完成基础教程：创建网格与边界条件，并确认项目满足以下条件：
- 房间几何、
Fire火源和MESH01网格均已创建； - 六个网格外边界已经设置为
OPEN； - 网格精度测试显示为“通过”；
- 当前项目已经保存。
2. 设置模拟参数
FDS 提供了时间、输出、环境、粒子、辐射等多类全局参数。本教程只修改结束时间和环境温度。
2.1 设置结束时间
- 打开顶部的 分析 选项卡。
- 单击 模拟参数。
- 在“时间”页中，将 结束时间 设置为
60 s。
模拟从 0 s 开始，到 60 s 结束。这里的时间是仿真时间，并不等同于计算机实际运行所需的时间。
2.2 设置环境温度
- 切换到“模拟参数”窗口的 环境 页。
- 打开 环境温度 右侧的启用开关。
- 将环境温度设置为
22 °C。 - 检查窗口下方的 FDS 预览，确认包含
T_END=60.0。 - 单击 确定 保存设置。

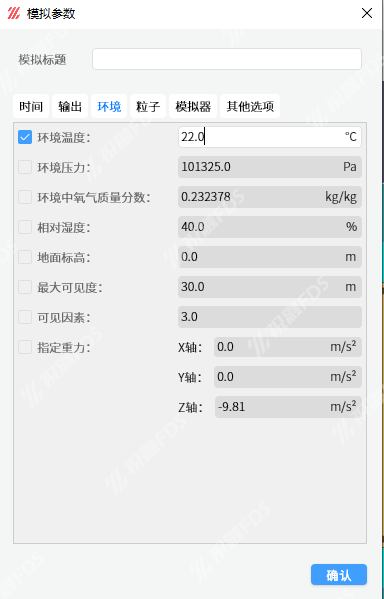

图 1 设置 60 s 结束时间和 22 °C 环境温度
环境温度定义模拟开始时计算域和默认边界所采用的初始环境温度。只有启用该参数后，输入的 22 °C 才会写入 FDS 模型。
3. 检查运行设置
在“分析”选项卡中单击 运行设置，检查 MPI 进程和 OpenMP 线程配置。
本教程只有一个网格，可以保留祝融给出的推荐设置。运行时通常只需要一个 MPI 进程，OpenMP 线程数量可使用智能推荐值。不同计算机的处理器数量不同，因此实际线程数可能与截图不一致。
如果运行设置提示可以优化，优先采用智能推荐；也可以选择忽略并使用当前设置继续运行。
4. 启动并监视模拟
- 再次保存项目，确保没有未保存的修改。
- 在“分析”选项卡中单击 运行仿真。
- 祝融完成输入文件准备后，会打开“FDS 模拟”窗口并启动求解。

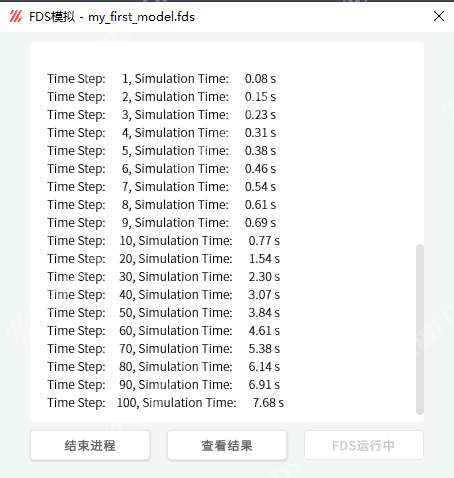

图 2 在 FDS 模拟窗口中查看运行进度
运行窗口会显示以下信息：
- 当前进度：当前仿真时间与总仿真时间，例如
0.9 s / 60.0 s； - 已运行时间：计算机已经执行求解的实际时间；
- 预计剩余时间：根据当前求解速度估算的剩余时间；
- 运行日志：FDS 版本、MPI/OpenMP 配置、时间步和警告或错误信息。
模拟可能需要几分钟或更长时间，具体取决于网格单元数、模型复杂度和计算机性能。日志中的 WARNING 需要结合内容检查，但出现警告不一定代表模拟已经失败；如果出现明确的 ERROR、进度停止增长或程序异常退出，应先排查问题再重新运行。
运行过程中可以使用 停止 请求正常结束计算。只有在求解器无响应且普通停止无效时才使用 强制终止，因为强制终止可能导致结果文件不完整。
5. 打开模拟结果
当运行状态显示完成后，单击 FDS 模拟窗口中的 查看结果。祝融会启动 Viewer，并加载本次模拟生成的结果文件。
如果关闭了运行窗口，也可以在 Viewer 中打开模拟目录下的结果文件。只有完整完成或已经输出有效时间步的计算，才能提供可播放的结果数据。
6. 查看三维烟气结果
在 Viewer 中执行以下操作：
- 在左侧结果树中展开 FDS结果。
- 展开 3D 烟气。
- 启用
SOOT DENSITY，查看烟气密度结果。 - 启用
HRRPUV，查看单位体积热释放率对应的火焰结果。 - 单击窗口底部的 播放 按钮，开始播放结果。
- 使用时间轴查看
0–60 s内的火灾发展过程，并通过视图导航操作旋转、平移和缩放模型。

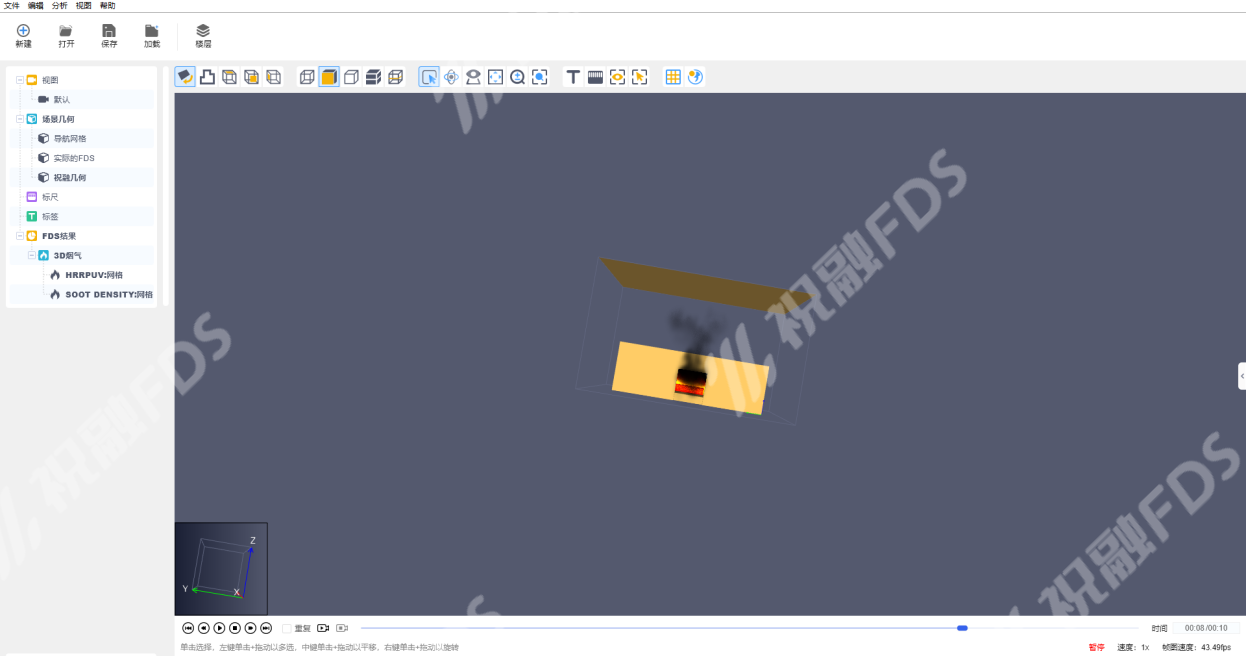

图 3 在 Viewer 中播放三维烟气和火焰结果
播放区域还可以调整播放速度、暂停、停止、快退或快进。拖动时间轴能够直接查看指定时刻的烟气和火焰状态。
7. 常见问题
7.1 无法启动新的模拟
确认没有其他尚未结束的 FDS 任务，并检查当前项目是否存在未保存的修改。如果界面显示模型或运行设置错误，应根据提示修正后再重新运行。
7.2 FDS 无法启动
先查看运行窗口中的错误信息。如果提示内置 FDS 运行环境不完整或不兼容，应修复或重新安装祝融程序后再试；不要跳过运行环境检查强行启动求解。
7.3 Viewer 中没有 3D 烟气结果
确认模拟已经输出有效结果，并检查结果树中是否存在 SOOT DENSITY 或 HRRPUV。如果结果项不存在，应检查模拟日志、输出设置和结果目录中的文件是否完整。
8. 完成检查
完成后，应满足以下条件：
- 模拟结束时间为
60 s； - 环境温度已启用并设置为
22 °C； - 项目在运行前已经保存；
- FDS 模拟正常启动并产生有效结果；
- Viewer 已加载本次模拟结果；
SOOT DENSITY和HRRPUV结果能够显示；- 时间轴可以播放
0–60 s的火灾发展过程。
9. 小结
本教程完成了模拟参数设置、FDS 求解和三维结果查看。至此，你已经走完了祝融基础工作流：熟悉软件界面、创建几何模型、定义火灾、建立网格和边界条件、运行模拟并查看结果。后续教程将进一步介绍数据输出、结果分析和更复杂的火灾模型设置。
