1. 祝融 FDS 工作区
启动祝融 FDS 后，主界面由以下区域组成：
- 标题栏与功能区：显示当前工程名称，并集中提供项目、建模、设备、分析、视图和帮助命令。
- 导航视图：以树状结构组织工程中的视图、网格、区域、物种、反应、粒子、材料、表面、设备、控制和结果等对象。
- 视图工具栏：用于切换渲染方式、观察方向、对象显示状态和相机交互方式。
- 建模工具栏：提供网格、障碍物、孔洞、区域、设备、暖通空调和表面处理等快捷工具。
- 模型视图：显示和编辑三维或二维模型，也可查看由当前工程生成的 FDS 输入记录。
- 属性面板：显示并编辑当前选中对象的属性；未选中对象时会提示您先选择对象。
- 视图标签与状态栏：用于切换 3D、2D 和 FDS 视图，并显示当前状态、问题提示和版本信息。

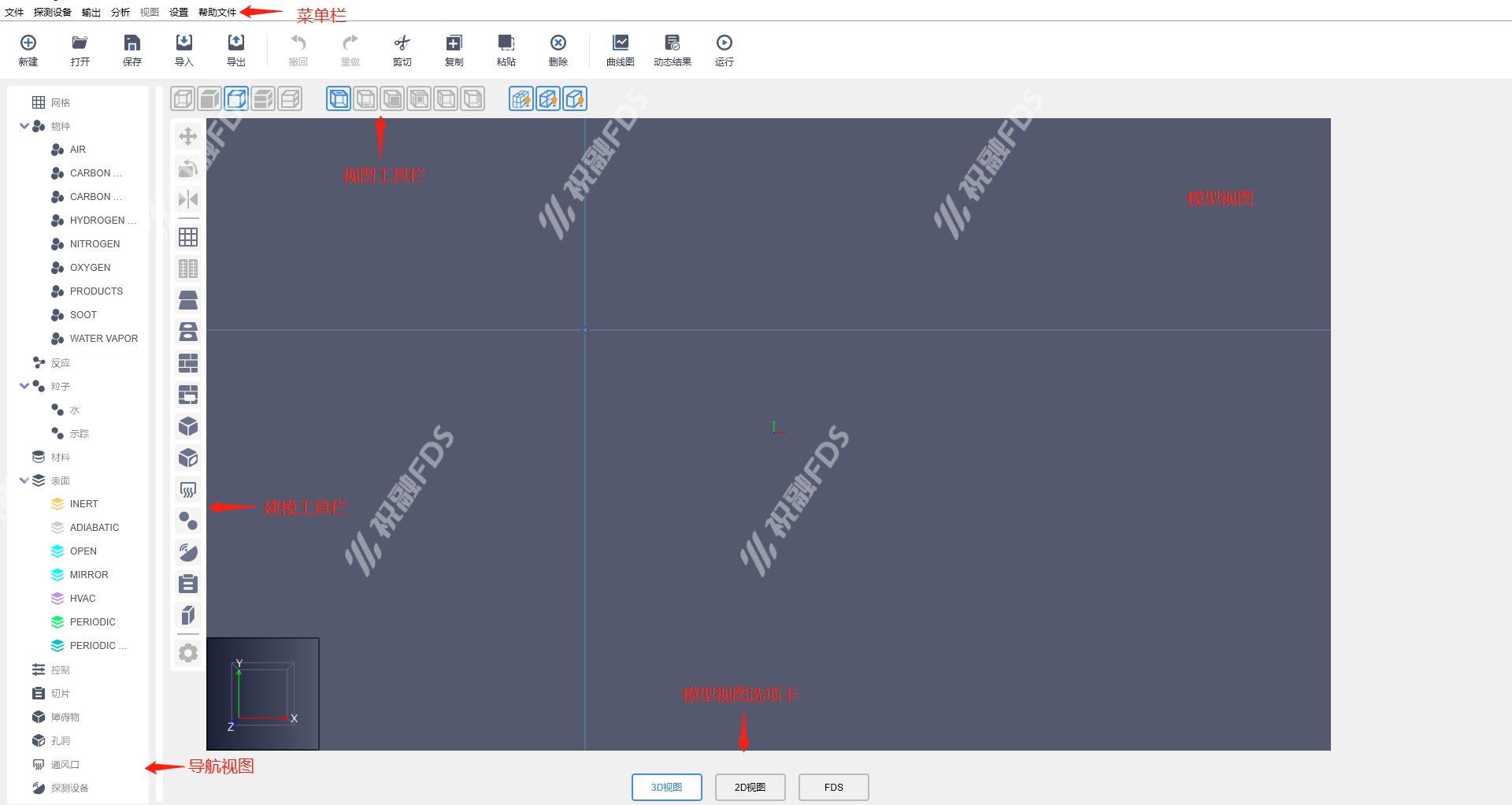

图 1 祝融 FDS 主界面
下面将依次介绍这些区域。建议先启动祝融 FDS，并对照界面完成阅读。
2. 顶部功能区与快捷控制
新版祝融 FDS 使用 Ribbon 功能区组织主要命令。单击顶部页签后，下方会显示该页签包含的工具组。
- 开始：新建、打开、保存、另存为、导入和导出工程，以及撤销、重做、剪切、复制、粘贴、删除和运行仿真等常用操作。
- 模型：管理楼层、不规则模型、预制模型、暖通空调模型和显示单位。
- 设备：创建喷淋灭火设备、探测器、测量设备、暖通空调设备和仿真控制设备。
- 分析：设置模拟参数和输出内容。
- 视图：控制网格、对齐、配色方案、界面主题和视图重置。
- 帮助：打开用户手册、许可证管理、特别感谢、关于和问题报告功能。
功能区下方、模型视图上方是视图快捷控制区。它将常用的渲染、观察、显示和相机命令集中在模型视图附近，便于在建模过程中快速切换。
图 2 模型视图顶部的快捷控制区
3. 导航视图
导航视图位于工作区左侧，以树状结构表示当前工程中的对象和分类。您可以展开或折叠分类，单击对象进行选择，并通过右键菜单执行适用于该对象的操作。
在导航视图中选中对象后，模型视图会同步显示选择状态，右侧属性面板也会显示该对象可编辑的参数。对于包含较多对象的工程，导航视图是定位和管理模型内容的主要入口。

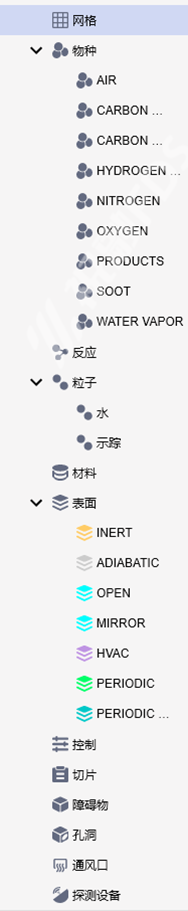

图 3 祝融 FDS 导航视图
4. 视图工具栏
视图工具栏位于模型视图上方，用于控制模型的显示方式和观察方式。工具栏中的按钮按功能分组，当前启用的模式会显示选中状态。
主要功能包括：
- 渲染模式：在线框、实体、带轮廓实体、现实和带轮廓现实等模式之间切换。
- 观察方向：将视图快速切换到顶部、底部、前面、后面、左面或右面。
- 网格显示：分别控制网格线框、网格边界和网格线的显示状态。
- 场景可见性：控制障碍物、孔洞、通风口、设备、暖通空调组件、切片、标签和导入 CAD 线等对象类型是否显示。
- 视图重置：重新适配全部可见对象、聚焦选中对象，或在保留观察角度的情况下填充视图。
图 4 祝融 FDS 视图工具栏
按 Ctrl+R 可以重新适配全部可见对象；按 Ctrl+E 可以将视图聚焦到当前选中的对象。
5. 模型视图
模型视图是查看和编辑祝融 FDS 模型的主要区域。根据当前选择的视图标签，它可以显示三维场景、二维正交平面或 FDS 输入记录。

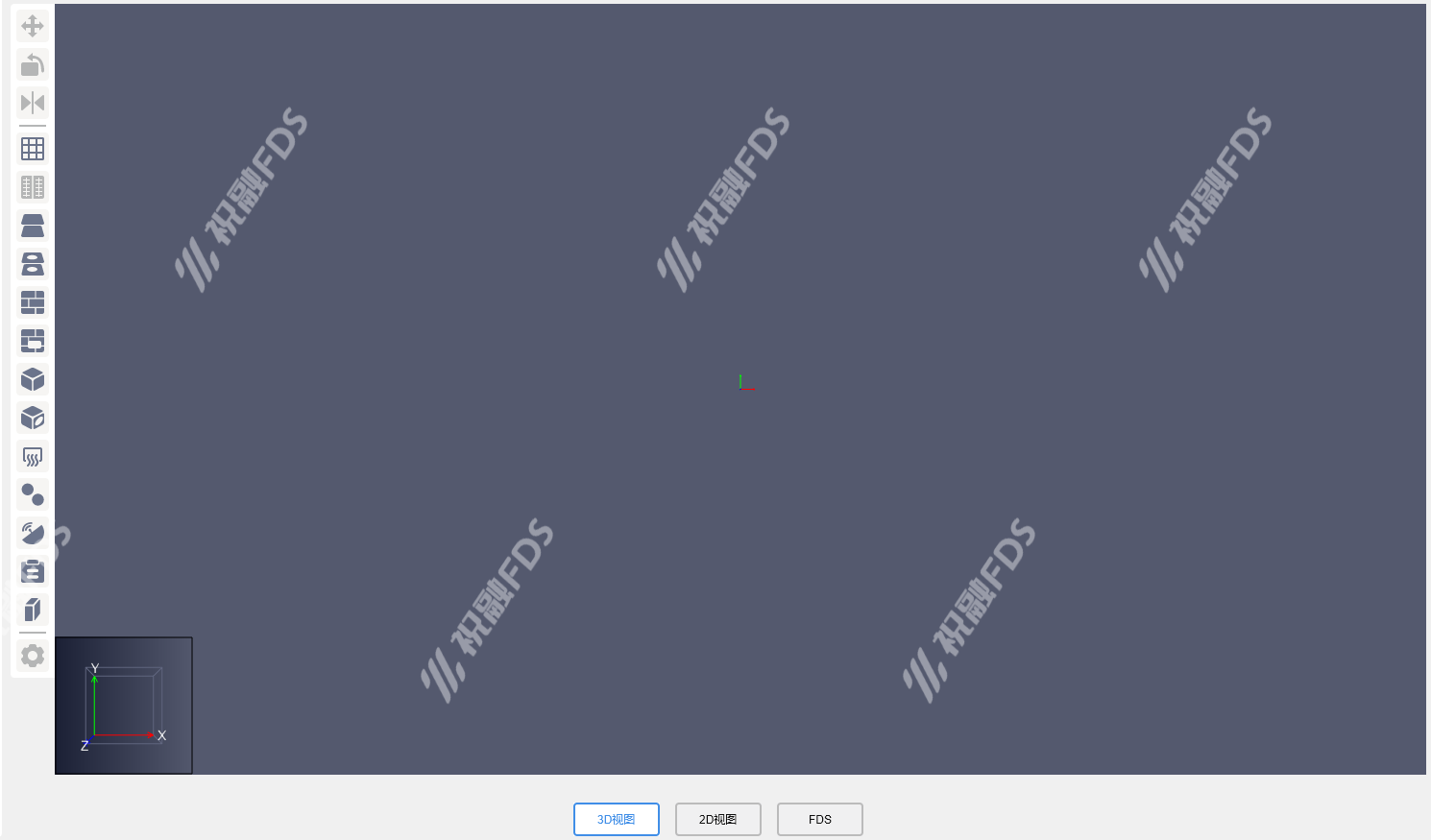

图 5 祝融 FDS 模型视图
5.1 相机交互工具
在 3D 视图中，可以使用视图工具栏中的相机交互工具浏览模型。从左到右依次为：
- 选择对象：在模型视图中选择对象。
- 3D 环绕漫游：围绕模型旋转观察角度。
- 第一人称漫游：以第一人称方式在场景中移动和观察。
- 平移：在当前观察平面内移动视图。
- 缩放：放大或缩小模型视图。
- 框选缩放：框选一个区域并将其放大显示。
图 6 相机交互工具
5.2 视图标签
模型视图底部提供三个视图标签：
- 3D 视图：以三维方式显示模型，适合整体检查、对象选择和空间建模。
- 2D 视图：以二维正交平面显示模型，并提供网格和对齐能力，适合精确绘制和定位。
- FDS：显示由当前模型生成的 FDS 输入记录，可用于核对对象是否按预期转换为 FDS 内容，并辅助排查模型问题。
图 7 模型视图标签
6. 建模工具栏
建模工具栏位于模型视图左侧，提供创建和编辑模型对象的快捷入口。工具按照视图变换、网格、障碍物、绘制区域、暖通空调、表面处理和设置等类别分组。
图 8 祝融 FDS 建模工具栏
将鼠标悬停在图标上可以查看工具名称。单击工具后，可在模型视图中按照提示创建或编辑对象。部分绘制工具支持连续模式：再次单击已经激活的工具后，图标上会出现持续绘制指示点，完成一个对象后仍可继续创建下一个对象。按 Esc 可以取消当前操作并退出工具。
使用工具时，可以在模型视图中打开右键菜单。对于支持参数配置的工具，可通过“工具属性”在创建对象前调整尺寸、位置或其他参数；对象创建完成后，也可以选中对象并在右侧属性面板中继续修改。
7. 小结
现在，您已经了解新版祝融 FDS 的基本界面布局，以及功能区、导航视图、视图工具栏、模型视图、建模工具栏和属性面板的用途。第一次使用时不必记住所有命令的位置；随着后续教程中的反复使用，您会逐渐熟悉各项工具。
